اسپلیتر فیبر نوری چیست | آشنایی صفر تا صد

در دنیای پیچیده شبکه‌های فیبری، قطعات کوچک می‌توانند نقش‌های حیاتی ایفا کنند. اسپلیتر فیبر نوری، اگرچه ظاهراً یک قطعه‌ی ساده است، اما در حفظ پایداری و کارایی این شبکه‌ها، نقشی تعیین‌کننده دارد. این ابزار، سیگنال نوری را به صورت هوشمندانه بین چندین مسیر تقسیم می‌کند و از افت سیگنال در فیبر نوری جلوگیری می‌کند. استفاده بهینه از اسپلیترها، علاوه بر بهینه‌سازی منابع نوری، به کاهش هزینه‌های نگهداری و افزایش کارایی کلی شبکه کمک شایانی می‌کند. در این مقاله، با بررسی انواع اسپلیترهای نوری از FBT تا PLC، به شما در انتخاب مناسب‌ترین گزینه برای نیازهایتان کمک می کنیم تا یک خرید هوشمندانه را تجربه کنید. همراه با میکروتلکام باشید تا با کسب اطلاعات کامل و پاسخ به سوال اسپلیتر فیبر نوری چیست یک انتخاب درست و آگاهانه داشته باشید.

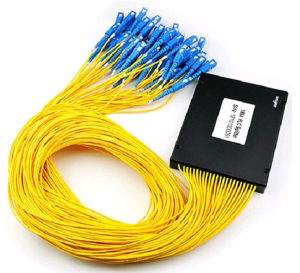

اسپلیتر فیبر نوری چیست؟

اسپلیتر فیبر نوری یکی از تجهیزات پسیو شبکه در شبکه‌های فیبر نوری است. وظیفه‌ی اصلی آن، تقسیم یک سیگنال نوری واحد به دو یا چند سیگنال نوری دیگر است. این دستگاه به طور خاص در شبکه‌های PON  مانند GPON و EPON کاربرد دارد و به تقسیم همزمان اطلاعات بین چندین مسیر کمک می‌کند.

چرا از اسپلیتر فیبر نوری استفاده می‌شود؟

تصور کنید یک جاده‌ی بزرگ دارید و می‌خواهید ترافیک را به چند مسیر کوچک‌تر تقسیم کنید. اسپلیتر فیبر نوری دقیقاً کار مشابهی را برای سیگنال‌های نوری انجام می‌دهد. این کار برای موارد زیر ضروری است:

• تقسیم سیگنال: یک سیگنال نوری ورودی را به چند سیگنال نوری خروجی تقسیم می‌کند.
• افزایش کارایی: به شما امکان می‌دهد از منابع نوری موجود به طور بهینه استفاده کنید.
• پشتیبانی از چندین کاربر: امکان اتصال چندین کاربر یا دستگاه به یک خط فیبر نوری را فراهم می‌کند.
• افزایش پایداری: به بهبود پایداری و قابلیت اطمینان شبکه کمک می‌کند.

انواع اسپلیتر فیبر نوری: مقایسه و جدول ویژگی‌ها

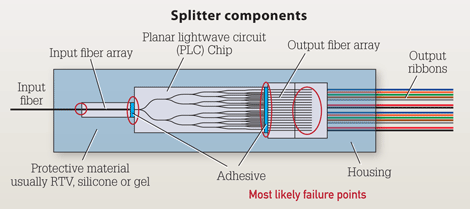

نحوه عملکرد اسپلیتر فیبر نوری

اسپلیتر فیبر نوری ابزاری است که سیگنال نوری یک فیبر را به چند مسیر مختلف تقسیم می‌کند. در اینجا نحوه عملکرد آن توضیح داده شده است:

1. نفوذ نور: وقتی نور از یک فیبر سینگل مود عبور می‌کند، تمام انرژی آن در هسته (Core) فیبر متمرکز نمی‌ماند، بلکه بخشی از آن به لایه بیرونی فیبر، که به آن “cladding” می‌گویند، نفوذ می‌کند.
2. انتقال نور بین فیبرها: اگر دو یا چند فیبر نوری به هم نزدیک باشند، این نور نفوذ کرده می‌تواند به فیبرهای مجاور منتقل شود. اسپلیترها از این اصل برای تقسیم نور استفاده می‌کنند.
3. تقسیم نور: اسپلیترها از طریق طراحی دقیق و قرار دادن فیبرها در فاصله مناسب از یکدیگر، نور را به طور مساوی (یا بر اساس نسبت تقسیم مورد نظر) بین خروجی‌های مختلف تقسیم می‌کنند. به عبارت دیگر، این دستگاه به گونه‌ای طراحی شده است که بخشی از نور ورودی را به هر یک از خروجی‌ها هدایت کند.
4. بدون نیاز به منابع نوری اضافی: اسپلیترها نیازی به منبع نوری اضافی ندارند. آن‌ها فقط سیگنال نوری ورودی را تقسیم می‌کنند.

اهمیت طراحی و فاصله: طراحی دقیق اسپلیتر و فاصله مناسب بین فیبرها برای حفظ کیفیت تقسیم نور و بهینه‌سازی کارایی شبکه بسیار مهم است.

کاربرد: اسپلیترها در شبکه‌های FTTH و سایر سیستم‌های ارتباطی که نیاز به پشتیبانی از چندین کاربر دارند، نقش حیاتی ایفا می‌کنند. آن‌ها با تقسیم سیگنال به طور یکنواخت، از افت سیگنال جلوگیری کرده و عملکرد شبکه را بهینه می‌کنند.

نکته مهم: هنگام خرید کابل فیبر نوری، به کیفیت و سازگاری اسپلیتر نیز توجه کنید.

بیشتر بخوانید:

آموزش آرایش رک شبکه

محاسبه افت سیگنال در اسپلیترهای فیبر نوری: راهنمای جامع

اسپلیترهای فیبر نوری، نقش حیاتی در تقسیم سیگنال نوری ورودی به چندین خروجی ایفا می‌کنند. این دستگاه‌ها معمولاً یک یا دو ورودی دارند و تعداد خروجی‌ها اغلب به توان ۲ نزدیک است (n ≤ 7). به عنوان مثال، یک اسپلیتر 1:8 یک ورودی و هشت خروجی دارد، که نشان‌دهنده توان ۲ به توان ۳ است (n=3).

چرا افت سیگنال مهم است؟ هر بار که سیگنال نوری در یک اسپلیتر تقسیم می‌شود، مقداری از توان سیگنال تلف خواهد شد. این تلفات به عنوان “افت سیگنال” شناخته می‌شوند و می‌توانند بر کیفیت و برد شبکه تاثیر بگذارند.

محاسبه افت سیگنال:

به طور کلی، برای محاسبه افت سیگنال در اسپلیترهای فیبر نوری، فرض می‌شود که هر مرحله تقسیم، حدود 3.5 دسی‌بل (dB) افت سیگنال ایجاد می‌کند. این مقدار یک تخمین است و ممکن است بسته به کیفیت اسپلیتر و طول فیبر، کمی متفاوت باشد.

فرمول کلی:

افت کل سیگنال = تعداد مراحل تقسیم × 3.5 dB

جدول افت سیگنال برای انواع اسپلیترهای فیبر نوری:

نکات مهم:

• کیفیت اسپلیتر: اسپلیترهای با کیفیت بالاتر، افت سیگنال کمتری دارند.
• طول فیبر: هرچه طول فیبر بیشتر باشد، افت سیگنال بیشتر خواهد بود.
• رنگ نور: افت سیگنال می‌تواند بسته به رنگ نور متفاوت باشد.

با توجه به این جدول و نکات، می‌توانید به طور دقیق افت سیگنال را در اسپلیترهای فیبر نوری مختلف محاسبه کنید و اطمینان حاصل کنید که شبکه شما با عملکرد مطلوب کار می‌کند.

بیشتر بخوانید:

راهنمای خرید ماژول فیبر نوری

کلام آخر

این مقاله به بررسی افت سیگنال در اسپلیترهای فیبر نوری می‌پردازد. اسپلیترها برای تقسیم یک سیگنال فیبر نوری به چند سیگنال استفاده می‌شوند و هر بار تقسیم، باعث کاهش قدرت سیگنال می‌شود. این کاهش به دلیل عوامل مختلفی از جمله کیفیت اسپلیتر، طول فیبر و رنگ نور است. افت سیگنال در اسپلیترها به صورت درصدی محاسبه می‌شود و به طور مستقیم بر عملکرد شبکه تأثیر می‌گذارد. اسپلیترهای با کیفیت بالاتر و طول فیبر کمتر، افت سیگنال کمتری دارند. برای انتخاب اسپلیتر مناسب، باید به این نکات توجه کرد و جدول افت سیگنال ارائه شده در مقاله را در نظر گرفت.

میکروتلکام ارائه دهنده انواع اسپلیتر فیبر نوری با کیفیت و قیمت مناسب است. .
