انواع رک دیواری شبکه | راهنمای انتخاب، ابعاد و کاربرد

در طراحی و اجرای زیرساخت شبکه، رک دیواری یکی از اجزای کلیدی برای سامان‌دهی و حفاظت از تجهیزات محسوب می‌شود. این نوع رک با نصب بر روی دیوار، به‌ویژه در محیط‌هایی که فضای محدودی دارند مانند دفاتر اداری، واحدهای مسکونی هوشمند و اتاق‌های تجهیزات کوچک راهکاری کاربردی و کم‌هزینه ارائه می‌دهد. رک‌های دیواری در ابعاد و ظرفیت‌های مختلفی تولید می‌شوند که معمولاً با واحد استاندارد یونیت (U) اندازه‌گیری می‌شوند. هر یونیت معادل حدود ۴.۵ سانتی‌متر ارتفاع است و تعیین‌کننده فضایی است که می‌توان برای تجهیزات شبکه مانند سوییچ، پچ‌پنل، مودم، روتر و تجهیزات مدیریت کابل در رک در نظر گرفت. در میان مدل‌های مختلف، رک‌های ۳ یونیت، ۴ یونیت، ۶ یونیت، ۷ یونیت، ۹ یونیت و ۱۲ یونیت پرکاربردترین انواع رک دیواری شبکه هستند. هرکدام از این مدل‌ها متناسب با نیاز و حجم تجهیزات، ویژگی‌های متفاوتی در ابعاد، تهویه، عمق، نوع درب و روش نصب دارند. در ادامه این مقاله از فایبرچک، به معرفی و مقایسه‌ی دقیق هر یک از انواع رک دیواری شبکه پرداخته می‌شود تا انتخاب رک مناسب برای پروژه‌ی شما آسان‌تر و دقیق‌تر انجام گیرد.

رک دیواری چیست؟

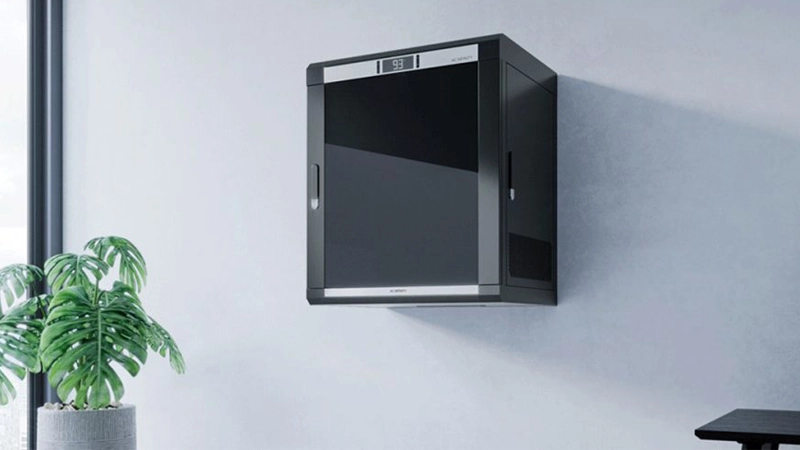

رک دیواری شبکه یکی از پرکاربردترین تجهیزات پسیو در زیرساخت شبکه است که با هدف نگهداری، سازمان‌دهی و حفاظت از تجهیزات شبکه طراحی می‌شود. این نوع رک همان‌طور که از نامش پیداست، به‌صورت نصب‌شده روی دیوار مورد استفاده قرار می‌گیرد و به دلیل ابعاد کوچک‌تر خود، گزینه‌ای ایده‌آل برای شبکه‌های اداری، سازمان‌های کوچک و فضاهای محدود به شمار می‌رود. در یک رک دیواری، انواع تجهیزات مانند سوییچ، پچ‌پنل، مودم، روتر و ترمینال کابل‌ها درون ساختاری فلزی و ایمن قرار می‌گیرند. این کار نه‌تنها موجب جلوگیری از آسیب فیزیکی تجهیزات می‌شود، بلکه دسترسی، عیب‌یابی و مدیریت کابل‌ها را نیز بسیار آسان‌تر می‌کند.

از نظر طراحی، رک دیواری معمولاً در اندازه‌های ۳U تا ۱۲U تولید می‌شود و هر یونیت (U) نشان‌دهنده‌ی حدود ۴٫۵ سانتی‌متر ارتفاع مفید برای نصب تجهیزات است. ضخامت ورق بدنه، نوع درب (شیشه‌ای یا فلزی)، نوع قفل، عمق رک (۳۰ تا ۶۰ سانتی‌متر) و سیستم تهویه از عواملی هستند که در کیفیت و قیمت این رک‌ها تأثیر مستقیم دارند. تفاوت رک دیواری با رک‌های ایستاده در محل نصب و ظرفیت نگهداری آن‌هاست. رک‌های ایستاده برای شبکه‌های بزرگ با تعداد زیاد تجهیزات طراحی می‌شوند و فضای بیشتری را روی زمین اشغال می‌کنند، در حالی که رک دیواری با نصب روی دیوار، راه‌حلی جمع‌وجور و اقتصادی برای پروژه‌های کوچک‌تر فراهم می‌کند. در مجموع، رک دیواری شبکه با ترکیب سه ویژگی کلیدی صرفه‌جویی در فضا، دسترسی آسان و حفاظت مؤثر از تجهیزات به یکی از اجزای ضروری هر سیستم شبکه‌ی سازمان‌یافته تبدیل شده است.

بیشتر بخوانید:

رک شبکه چیست

انواع رک دیواری شبکه

رک دیواری شبکه در مدل‌های متنوعی عرضه می‌شود تا بتواند پاسخ‌گوی نیاز پروژه‌های مختلف از نظر تعداد و نوع تجهیزات باشد. واحد اندازه‌گیری ظرفیت رک‌ها، یونیت (U) است که هر یونیت معادل حدود ۴.۵ سانتی‌متر ارتفاع مفید در فضای داخلی رک به شمار می‌رود. انتخاب رک با ارتفاع مناسب، به حجم تجهیزات، تعداد سوییچ‌ها، پچ‌پنل‌ها و سایر اجزای شبکه بستگی دارد. در ادامه به معرفی انواع رایج رک دیواری می‌پردازیم:

1. رک دیواری ۳ یونیت

   کوچک‌ترین نوع رک دیواری، رک ۳ یونیت است که برای نصب تعداد محدودی از تجهیزات سبک و کم‌حجم مانند سوییچ‌های کوچک، مودم، یا پچ‌پنل مورد استفاده قرار می‌گیرد. این رک به دلیل ابعاد جمع‌وجور خود، انتخابی مناسب برای فضاهای خانگی، دفاتر کار کوچک یا سیستم‌های دوربین مدار بسته است.

2. رک دیواری ۴ یونیت

   رک ۴ یونیت یک گزینه‌ی اقتصادی و کاربردی برای شبکه‌های کوچک محسوب می‌شود. این مدل معمولاً قابلیت نصب دو تا سه تجهیز اصلی را دارد و در پروژه‌هایی استفاده می‌شود که نیاز به ظرفیت کمی وجود دارد اما نصب روی دیوار ضروری است.

3. رک دیواری ۶ یونیت

   رک دیواری ۶ یونیت از پرطرفدارترین مدل‌ها در بین کاربران است. این رک فضای کافی برای نصب چند سوییچ، پچ‌پنل و منبع تغذیه را فراهم می‌کند. عمق استاندارد این نوع رک معمولاً بین ۴۵ تا ۶۰ سانتی‌متر است و از سیستم تهویه و درب شیشه‌ای مقاوم بهره می‌برد.

4. رک دیواری ۷ یونیت

   رک دیواری ۷ یونیت برای مجموعه‌هایی طراحی شده که به ظرفیت کمی بیشتر از مدل‌های کوچک نیاز دارند. این رک به دلیل ارتفاع متوسط، تعادل خوبی بین ظرفیت و اشغال فضا برقرار می‌کند و برای شبکه‌های سازمانی کوچک و متوسط گزینه‌ای ایده‌آل است.

5. رک دیواری ۹ یونیت

   رک ۹ یونیت به عنوان یک مدل حرفه‌ای‌تر، فضای کافی برای تجهیزات متعدد شبکه مانند پچ‌پنل، سوئیچ، NVR و سایر تجهیزات کنترلی را فراهم می‌کند. این نوع رک معمولاً دارای سیستم خنک‌کننده، درب شیشه‌ای سکوریت، قفل ایمن و قابلیت مدیریت کابل پیشرفته است.

6. رک دیواری ۱۲ یونیت

   بزرگ‌ترین مدل رک‌های دیواری است که با ارتفاع بالا و استحکام زیاد، برای شبکه‌های با حجم متوسط تا نیمه‌حرفه‌ای مورد استفاده قرار می‌گیرد. رک دیواری ۱۲ یونیت با عمق زیاد (۴۵ تا ۶۰ سانتی‌متر) علاوه بر تجهیزات معمول، فضای کافی برای نصب تجهیزات مانیتورینگ یا پاور ماژول (PDU) را نیز فراهم می‌سازد.

در مجموع، انتخاب میان مدل‌های مختلف رک دیواری باید بر اساس تعداد تجهیزات، ابعاد فیزیکی فضا، نیاز به تهویه و سطح امنیت مورد انتظار انجام شود. برندهای معتبر معمولاً این رک‌ها را با پوشش الکترواستاتیک، تهویه استاندارد و قابلیت نصب آسان ارائه می‌کنند تا ضمن تأمین کارایی فنی، جلوه‌ای منظم و حرفه‌ای به زیرساخت شبکه ببخشند.

ویژگی‌های رک دیواری شبکه

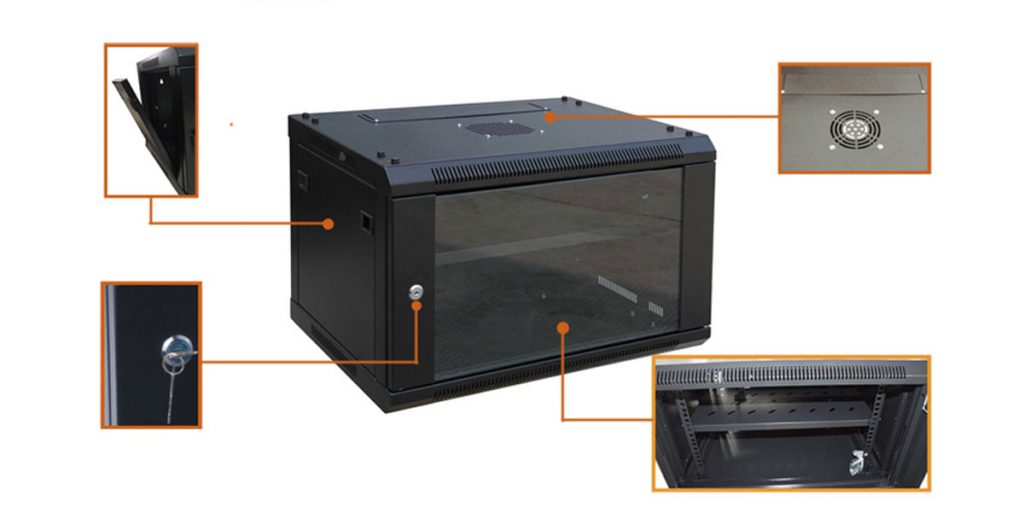

رک‌های دیواری به عنوان یکی از پرکاربردترین تجهیزات پسیو شبکه، برای نصب و نگهداری منظم تجهیزات در فضاهای محدود طراحی شده‌اند. این رک‌ها با ابعاد جمع‌وجور، نصب آسان و قابلیت نصب در ارتفاع، به شما کمک می‌کنند تا ضمن حفظ نظم، امنیت فیزیکی تجهیزات را نیز تضمین کنید. در ادامه، مهم‌ترین ویژگی‌ها و مشخصات فنی رک دیواری را به‌صورت شمارشی مرور می‌کنیم:

1. صرفه‌جویی در فضا و نصب آسان

   رک‌های دیواری به دلیل ابعاد کوچک خود فضای مفید اتاق را اشغال نمی‌کنند و روی دیوار نصب می‌شوند. این ساختار باعث می‌شود تجهیزات شبکه در ارتفاع و دور از دسترس افراد غیرمجاز قرار گیرند. نصب آن‌ها سریع است و به براکت‌های مقاوم متصل می‌شود تا پایداری سازه تضمین گردد.

2. تنوع در ظرفیت بر اساس یونیت (U)

   رک‌های دیواری در مدل‌های ۳، ۴، ۶، ۷، ۹ و ۱۲ یونیت عرضه می‌شوند. هر یونیت حدود ۴٫۵ سانتی‌متر ارتفاع مفید دارد. انتخاب ظرفیت مناسب به تعداد و حجم تجهیزات شبکه بستگی دارد.

3. عمق‌های متنوع برای تجهیزات مختلف

   این رک‌ها در عمق‌های ۳۰، ۴۰، ۴۵، ۵۰ و ۶۰ سانتی‌متر تولید می‌شوند. رک‌های کم‌عمق برای تجهیزات سبک مانند پچ‌پنل و سوییچ مناسب‌اند، در حالی‌که رک‌های عمیق‌تر برای تجهیزات سنگین‌تر مانند DVR، UPS یا روترهای صنعتی به‌کار می‌روند.

4. جنس بدنه مقاوم

   بدنه رک دیواری معمولاً از فولاد با پوشش الکترواستاتیک یا آلومینیوم ساخته می‌شود تا در برابر زنگ‌زدگی، خوردگی و شرایط محیطی مقاوم باشد. این پوشش افزایش دوام را در فضاهای اداری و صنعتی تضمین می‌کند.

5. طراحی انواع درب برای امنیت و دسترسی

   رک‌ها دارای دو نوع درب شیشه‌ای (سکوریت ضد ضربه) یا درب فلزی هستند:

   • درب شیشه‌ای امکان مشاهده‌ی سریع داخل رک را بدون باز کردن درب فراهم می‌کند.
   • درب فلزی امنیت بیشتری در برابر دسترسی‌های غیرمجاز ایجاد می‌کند.

   معمولاً همه‌ی مدل‌ها دارای قفل ایمن هستند تا از تجهیزات محافظت شود.

6. تهویه و گردش هوای استاندارد

   برای جلوگیری از افزایش دما، رک‌های دیواری مجهز به فن تهویه داخلی یا دریچه‌های تهویه طبیعی هستند. تهویه‌ی مناسب موجب افزایش طول عمر تجهیزات شبکه می‌شود.

7. مدیریت کابل داخلی

   رک‌های دیواری از سیستم‌های مدیریت کابل داخلی برخوردارند که نظم کابل‌ها را حفظ کرده و از خم‌شدن یا آسیب‌دیدگی آن‌ها جلوگیری می‌کند. این ویژگی دسترسی سریع‌تر و تعمیر آسان‌تر تجهیزات را فراهم می‌سازد.

8. مدل‌های Indoor و Outdoor

   • رک‌های Indoor: طراحی‌شده برای فضاهای داخلی با تهویه و دمای کنترل‌شده.
   • رک‌های Outdoor: ساخته‌شده از بدنه‌ی ضدآب، مقاوم در برابر رطوبت، تغییرات دما و اشعه خورشید، مطابق با استاندارد IP جهت استفاده در فضاهای بیرونی.

9. استانداردهای ایمنی و بین‌المللی

   رک‌های دیواری با استانداردهای جهانی نظیر TIA/EIA و IP سازگارند؛ این استانداردها نشان‌دهنده‌ی کیفیت ساخت، مقاومت در برابر گرد و غبار و رطوبت، و ایمنی الکتریکی هستند.

10. تجهیزات قابل‌نصب

    در رک دیواری می‌توان تجهیزاتی مانند سوییچ، پچ‌پنل، روتر، فایروال، DVR/NVR و مودم را نصب کرد. میزان پشتیبانی از این تجهیزات بر اساس تعداد یونیت و عمق رک تعیین می‌شود.

11. مقاومت فیزیکی و استحکام سازه

    طراحی صنعتی بدنه رک باعث می‌شود در برابر ضربه، لرزش و فشار مکانیکی مقاومت بالایی داشته باشد. این ویژگی به‌ویژه برای محیط‌های صنعتی یا مراکز داده اهمیت دارد.

کلام آخر

رک دیواری شبکه یکی از اجزای کلیدی در زیرساخت پسیو شبکه محسوب می‌شود که وظیفه‌ی نگهداری، نظم‌دهی و محافظت از تجهیزات ارتباطی مانند سوئیچ، پچ‌پنل، روتر و DVR را برعهده دارد. این رک‌ها با طراحی فشرده و نصب بر روی دیوار، گزینه‌ای ایده‌آل برای دفاتر اداری، محیط‌های کوچک یا پروژه‌هایی هستند که محدودیت فضا دارند.  رک‌های دیواری در ابعاد ۳ تا ۱۲ یونیت و عمق‌های مختلف از ۳۰ تا ۶۰ سانتی‌متر تولید می‌شوند و بسته به نوع کاربرد، در دو مدل Indoor (فضای داخلی) و Outdoor (فضای بیرونی و مقاوم در برابر شرایط محیطی) به بازار عرضه می‌گردند. از جمله ویژگی‌های مهم آن‌ها می‌توان به نصب آسان، تهویه استاندارد، بدنه مقاوم، قفل ایمنی، و طراحی مطابق با استانداردهای IP و TIA/EIA اشاره کرد.
