راهنمای کامل رنگ‌بندی کابل‌های فیبر نوری

رنگ‌بندی کابل‌های فیبر نوری یکی از مهم‌ترین استانداردهایی است که هر تکنسین، کارشناس شبکه و حتی خریداران تجهیزات FTTX باید با آن آشنا باشند. در کابل های فیبر نوری، هر تار با یک رنگ مشخص معرفی می‌شود تا نصب، مفصل‌زنی، فیوژن و عیب‌یابی با دقت و سرعت بیشتری انجام شود. این رنگ‌ها بر اساس استاندارد بین‌المللی تعریف شده‌اند و شامل طیف مشخصی هستند؛ از جمله قرمز (Red)، سبز (Green)، آبی (Blue)، زرد (Yellow)، سفید (White)، خاکستری (Grey), قهوه‌ای (Brown) و بنفش (Violet). شناخت صحیح این کدهای رنگی، نه‌تنها احتمال اشتباه در اتصال تارها را به صفر نزدیک می‌کند، بلکه در پروژه‌های بزرگ مانند FTTH، دیتاسنتر و شبکه‌های مخابراتی باعث صرفه‌جویی قابل‌توجه در زمان و هزینه می‌شود. در این راهنمای کامل، تمام رنگ‌ها، استانداردها و کاربردهای عملی آن‌ها را به‌صورت ساده، مرحله‌به‌مرحله و قابل استفاده در میدان کار توضیح می‌دهیم. برای راهنمای کامل رنگ‌بندی کابل‌های فیبر نوری در ادامه مقاله با ما همراه باشید.

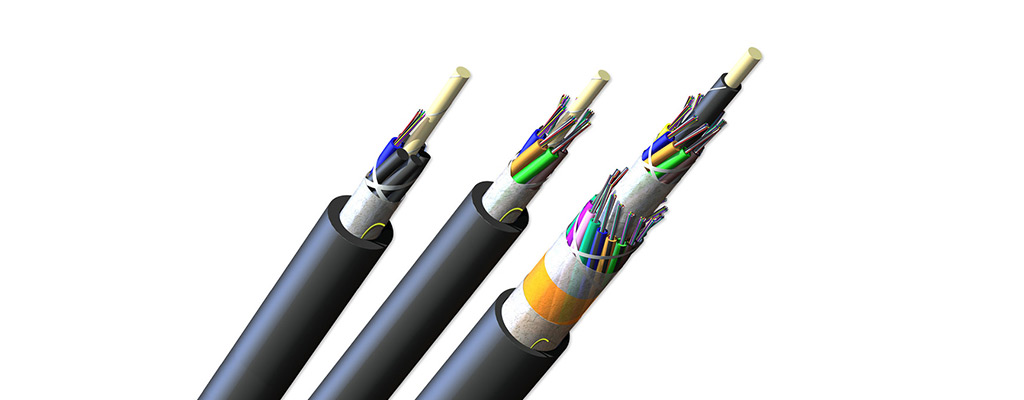

رنگ‌بندی کابل‌های فیبر نوری

کابل‌های فیبر نوری به دلیل ظرفیت بسیار بالاتر نسبت به کابل‌های مسی، امروز به اصلی‌ترین بستر انتقال داده در شبکه‌های مدرن تبدیل شده‌اند. انتقال اطلاعات با نور، سرعت فوق‌العاده بیشتری ایجاد می‌کند و مهم‌تر از آن، کاهش توان در مسیر تقریباً ناچیز است؛ به همین دلیل فیبر نوری می‌تواند مسافت‌های بسیار طولانی را بدون افت کیفیت طی کند. علاوه بر این، میزان تداخل و نویز در فیبر نوری نسبت به کابل‌های مسی به‌قدری پایین است که عملاً آن را به بهترین جایگزین برای کابل‌های قدیمی تبدیل کرده است. اما یک نکته مهم در ساختار این کابل‌ها وجود دارد: هر کابل فیبر نوری از چندین تار تشکیل شده که هر تار رنگ مشخصی دارد. این رنگ‌ها کاملاً هدفمند و بر اساس استانداردهای بین‌المللی تعریف شده‌اند تا تکنسین‌ها هنگام نصب، فیوژن‌زنی، مفصل‌بندی و عیب‌یابی بتوانند تارها را بدون اشتباه تشخیص دهند.

پس سؤال اینجاست:

این رنگ‌بندی دقیقاً چه مفهومی دارد و هر رنگ چه نقشی در شبکه بازی می‌کند؟

در ادامه، به‌صورت کامل و مرحله‌به‌مرحله با استاندارد رنگ‌بندی کابل‌های فیبر نوری آشنا می‌شویم تا بدانید هر رنگ چه کاربردی دارد و چگونه باید آن را در پروژه‌های فیبرنوری به‌درستی به کار برد.

مفهوم رنگ کابل فیبر نوری چیست؟

رنگ‌بندی در کابل‌های فیبر نوری یک استاندارد جهانی است که به تکنسین‌ها کمک می‌کند نوع فیبر، شماره هر تار و شیوه اتصال صحیح در دو سر مسیر را به‌سرعت تشخیص دهند. این سیستم رنگی باعث می‌شود مراحل نصب، فیوژن‌ زنی، تست و عیب‌یابی بدون خطا و با بیشترین دقت انجام شود. به‌طور کلی، دو مفهوم اصلی در رنگ‌بندی کابل فیبر نوری وجود دارد:

1. مفهوم رنگ روکش بیرونی کابل

   رنگ روکش کابل، نوع فیبر داخل آن را مشخص می‌کند و کمک می‌کند تکنسین بدون نیاز به بازکردن کابل، نوع فیبر را تشخیص دهد. مهم‌ترین رنگ‌ها عبارت‌اند از:

   • زرد: نشان‌دهنده فیبر سینگل‌مود

   • نارنجی: مخصوص فیبر مالتی‌مود کلاسیک

   • آبی روشن یا آکوا: مخصوص فیبرهای مالتی‌مود

   • مشکی: در کابل‌های Outdoor استفاده می‌شود و نوع فیبر با چاپ روی روکش مشخص می‌شود

   این رنگ‌بندی باعث می‌شود انتخاب پچ‌کورد، ماژول SFP و تجهیزات مرتبط به‌درستی و بدون اشتباه انجام شود.

2. مفهوم رنگ تارهای داخل کابل (Color Code)

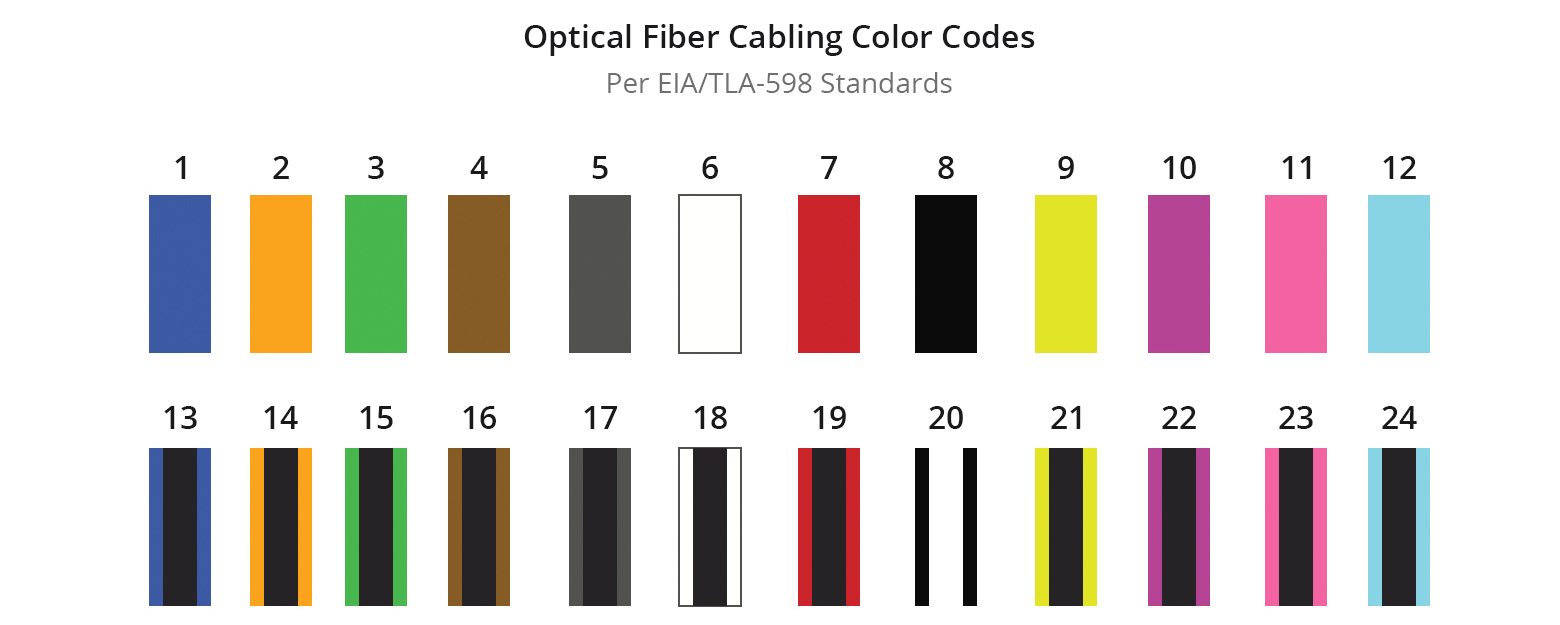

   هر کابل فیبر نوری از چندین تار تشکیل شده و برای جلوگیری از اشتباه در اتصال، تارها طبق استانداردی مثل TIA-598 با رنگ‌های مشخص شماره‌گذاری می‌شوند. ترتیب ۱۲ رنگ اصلی به این صورت است:

   1 آبی، 2 نارنجی، 3 سبز، 4 قهوه‌ای، 5 خاکستری، 6 سفید، 7 قرمز، 8 مشکی، 9 زرد، 10 بنفش، 11 صورتی، 12 آبی روشن (آکوا)

   این ترتیب در کابل‌های ۱۲، ۲۴، ۴۸ و حتی ۱۴۴ کور به‌صورت تکرار گروهی یا همراه با نوار راهنما ادامه پیدا می‌کند.

چرا رنگ‌بندی تارهای فیبر نوری اهمیت دارد؟

• هر تار یک هویت و شماره مشخص دارد
• در دو سر مسیر (ODF، باکس، مفصل)، اتصال‌ها دقیقاً مطابق همان رنگ‌ها انجام می‌شود
• خطا در فیوژن‌زنی و تست OTDR به کمترین حد می‌رسد
• مدیریت کابل‌ها در پروژه‌های دیتاسنتر، FTTH و شبکه‌های مخابراتی بسیار ساده‌تر می‌شود
• سرعت اجرای پروژه بالا می‌رود چون تکنسین نیازی به تست تک‌تک تارها ندارد

رنگ‌بندی فیبر نوری در واقع زبان مشترک تکنسین‌ها در سراسر جهان است. از طریق همین رنگ‌هاست که نوع فیبر، شماره هر تار و مسیر دقیق آن مشخص می‌شود. اگر رنگ‌بندی وجود نداشت، مدیریت کابل‌های چندده یا چندصدتاره عملاً غیرممکن بود.

بیشتر بخوانید:

تفاوت کابل شبکه Outdoor و Indoor

جدول مقایسه‌ای رنگ‌بندی کابل‌های فیبر نوری

تفاوت رنگ‌بندی در کابل‌های 12، 24، 48 و 144 Core

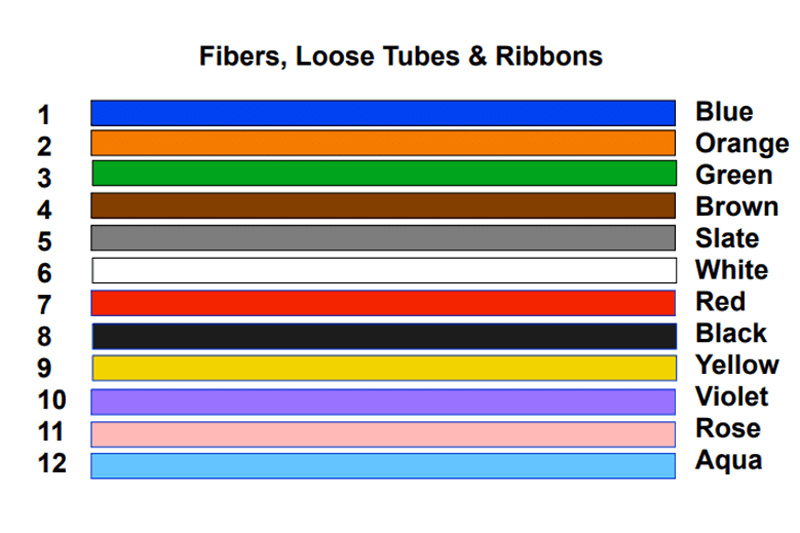

در سیستم رنگ‌بندی فیبر نوری (مثلاً طبق TIA‑598)، همیشه یک «چرخه ۱۲تایی» از رنگ‌ها داریم که به ترتیب زیر است:

1. آبی
2. نارنجی
3. سبز
4. قهوه‌ای
5. خاکستری
6. سفید
7. قرمز
8. مشکی
9. زرد
10. بنفش
11. صورتی
12. آبی روشن / آکوا

تفاوت کابل‌های 12، 24، 48 و 144 کور، در واقع این است که همین چرخه ۱۲ رنگ، در گروه‌های ۱۲تایی تکرار می‌شود؛ اما برای هر گروه، از روش‌های مختلف (مثل خط راهنما، شماره‌گذاری یا رنگ تیوب) برای تشخیص استفاده می‌کنند.

• کابل 12 Core

  • فقط یک گروه ۱۲تایی دارد.
  • هر کور یکی از ۱۲ رنگ اصلی است (از آبی تا آکوا).
  • تشخیص فیبرها بسیار ساده است؛ هر رنگ = یک شماره مشخص.

• کابل 24 Core

  • شامل دو گروه ۱۲تایی است.
  • گروه اول: رنگ‌های ۱ تا ۱۲ (آبی تا آکوا).
  • گروه دوم: دوباره همان ۱۲ رنگ، اما: یا در یک تیوب/بافر جدا با رنگ متفاوت قرار می‌گیرند، یا روی رنگ‌ها یک نوار (استرایپ) اضافه می‌شود تا معلوم شود این‌ها فیبرهای 13 تا 24 هستند. فیبر 1 و 13 هر دو آبی‌اند، اما در تیوب یا با نشانه متفاوت مشخص می‌شوند.

• کابل 48 Core

  • معمولاً از چهار گروه ۱۲تایی تشکیل می‌شود.
  • فیبرهای 1–12: چرخه اول رنگ‌ها
  • فیبرهای 13–24: تکرار همان رنگ‌ها در گروه دوم
  • فیبرهای 25–36: تکرار در گروه سوم
  • فیبرهای 37–48: تکرار در گروه چهارم
  • برای اینکه تکنسین‌ها قاطی نکنند: هر گروه در یک بافر تیوب با رنگ مشخص قرار می‌گیرد، یا روی رنگ فیبرها نوارهای راهنما (مثلاً خط مشکی، دوبل، نقطه‌چین و …) اضافه می‌شود.

• کابل 144 Core

  • این کابل‌ها از ۱۲ گروه ۱۲تایی تشکیل می‌شوند (۱۲×۱۲=۱۴۴).
  • در کابل‌های لوزتیوب (Loose Tube)، معمولاً: ۱۲ تیوب رنگی داریم، در هر تیوب، همان ۱۲ رنگ استاندارد روی تارها تکرار می‌شود.

• تیوب ۱ (مثلاً آبی): فیبرهای 1 تا 12 با رنگ‌های استاندارد

• تیوب ۲ (مثلاً نارنجی): فیبرهای 13 تا 24 با همان رنگ‌های 1 تا 12

• تیوب ۱۲: فیبرهای 133 تا 144

  • تکنسین با ترکیب «رنگ تیوب + رنگ تار» دقیقاً می‌فهمد هر فیبر چه شماره‌ای است.

بیشتر بخوانید:

معرفی بهترین برند کابل فیبر نوری

کلام آخر

رنگ‌بندی در کابل‌های فیبر نوری یک استاندارد جهانی است که با هدف شناسایی سریع، مدیریت آسان و جلوگیری از خطا در نصب و فیوژن‌زنی استفاده می‌شود. این سیستم رنگی شامل دو بخش اصلی است: رنگ روکش بیرونی کابل و رنگ تارهای داخل کابل. رنگ روکش، نوع فیبر را مشخص می‌کند؛ مثلاً زرد برای سینگل‌مود، نارنجی برای مالتی‌مود قدیمی و آکوا برای مالتی‌مود است. اما مهم‌ترین بخش، رنگ‌بندی تارهای داخلی بر اساس استانداردهایی مانند TIA/EIA‑598‑C و IEC 60304 است که ترتیب مشخصی از 12 رنگ را تعریف می‌کنند. در کابل‌های چندفیبری (12، 24، 48 و 144 کور)، همین چرخه 12 تایی رنگ‌ها تکرار می‌شود و گروه‌های جدید با نشانه‌هایی مثل نوار راهنما یا رنگ متفاوت بافر تیوب قابل تشخیص‌اند. این ساختار تکرارشونده باعث می‌شود تکنسین‌ها بتوانند در پروژه‌های بزرگ مانند FTTH، دیتاسنتر و شبکه‌های مخابراتی، تارها را بدون اشتباه splice، تست و مدیریت کنند.پ به‌طور کلی، رنگ‌بندی فیبر نوری نقش حیاتی در افزایش سرعت نصب، استانداردسازی، جلوگیری از خطا و ساده‌سازی عیب‌یابی دارد؛ به همین دلیل یکی از مهم‌ترین اصول در پیاده‌سازی شبکه‌های فیبر نوری مدرن محسوب می‌شود.
