نحوه اتصال پچ کورد فیبر نوری | صفر تا صد روش‌ها و استانداردها

در دنیای پرسرعت امروز، اتصال پچ کورد فیبر نوری تنها یک کار فنی ساده نیست، بلکه کلید داشتن اینترنت مطمئن و ارتباطی پرسرعت است. هر بار که دو سر فیبر به هم می‌رسند، کیفیت شبکه یا جان می‌گیرد یا افت می‌کند. برای همین، هر مرحله از تمیز کردن سر کابل و برداشتن محافظ ظریف آن، تا تراز دقیق و استفاده از کانکتور استاندارد  باید با حوصله و دقت اجرا شود. و در پایان، تست تخصصی اتصال همان مهر تأییدی است که به شما اطمینان می‌دهد داده‌ها بی‌دردسر و با بیشترین کیفیت عبور خواهند کرد. در ادامه شما را با نحوه اتصال پچ کورد فیبر نوری بیشتر آشنا می کنیم.

نحوه اتصال پچ کورد فیبر نوری

اتصال صحیح پچ کورد فیبر نوری بخش مهمی از راه‌اندازی یک شبکه فیبر نوری پایدار و سریع است. در ادامه، مراحل کار را به ترتیب و با نکات کاربردی بررسی می‌کنیم:

1. آماده‌سازی محل و تجهیزات

   پیش از شروع، ابزارهایی مثل آداپتورها، کوپلرها، کانکتورها، استریپر فیبر نوری و دستمال میکروفایبر برای تمیزکاری را آماده کنید. اطمینان حاصل کنید که هر دو سر پچ کورد و کابل فیبر نوری سالم، تمیز و بدون گرد و خاک باشند.

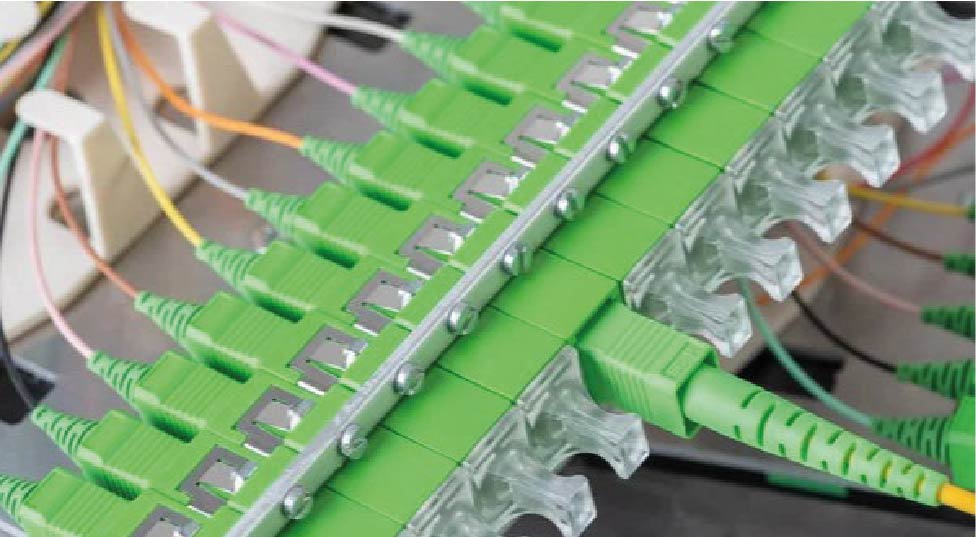

2. آماده‌سازی و نصب پچ پنل

   • برچسب‌گذاری دقیق پورت‌ها: قبل از نصب، هر پورت پچ پنل را با برچسب شناسایی کنید تا در آینده عیب‌یابی سریع‌تر انجام شود.
   • روش نصب:
     • روی دیوار: محل نصب را علامت‌گذاری، سوراخ‌کاری و با پیچ و رولپلاک پچ پنل را محکم کنید.
     • در رک شبکه: پچ پنل را با سوراخ‌های رک هم‌تراز و با پیچ‌های مخصوص رک محکم کنید.

3. آماده‌سازی و اتصال کابل‌های فیبر نوری

   روکش و لایه بافر کابل را با استریپر مخصوص جدا کنید، سپس فیبر آماده را به کانکتور یا فیوژن اسپلایسر متصل کنید. فیوژن اسپلایسر اتصالی دائمی و کم‌افت ارائه می‌دهد، اما برای اتصالات موقت می‌توانید از کانکتور مکانیکی استفاده کنید. پس از این مرحله، فیبر را به آداپتورهای پچ پنل وصل کنید.

4. اتصال پچ کورد فیبر نوری به تجهیزات شبکه

   یکی از سرهای پچ کورد را به پورت خروجی پچ پنل و سر دیگر را به دستگاه‌های شبکه مانند سوئیچ، روتر یا ترنسیور SFP وصل کنید. مطمئن شوید نوع کانکتور (SC، LC، FC و…) و جهت اتصال (TX/RX) به شکل صحیح انتخاب شده‌اند.

5. تست و بررسی کیفیت اتصال

   در پایان، با تستر فیبر نوری یا پاورمتر کیفیت و قدرت سیگنال را اندازه‌گیری کنید. این مرحله تضمین می‌کند که اتصال شما بدون افت سیگنال و اختلال کار می‌کند.

بیشتر بخوانید:

تفاوت کابل شبکه Outdoor و Indoor

ابزارهای مورد نیاز برای نصب پچ پنل فیبر نوری

استفاده از ابزارها و تجهیزات مناسب در نصب پچ پنل فیبر نوری نقشی کلیدی در کیفیت و دوام اتصال دارد. از آنجایی که کابل فیبر نوری بسیار حساس است، کوچک‌ترین خطا می‌تواند باعث ایجاد تلفات سیگنال یا حتی آسیب جدی به فیبر شود. بنابراین توصیه می‌شود پیش از شروع نصب، موارد زیر را آماده کنید:

1. کابل فیبر نوری – بسته به نیاز شبکه، از نوع تک‌حالته (Single Mode) یا چندحالته (Multi Mode) استفاده کنید.
2. پچ کورد فیبر نوری – برای برقراری اتصال بین پچ پنل و تجهیزات شبکه مانند سوئیچ یا روتر.
3. آداپتورها (آداپتور فیبر نوری) – قطعات واسط برای اتصال ایمن کابل‌های فیبر نوری به پچ پنل.
4. کانکتورهای فیبر نوری – قطعات ضروری جهت اتصال انتهای کابل فیبر نوری به تجهیزات شبکه (SC، LC، FC و…).
5. استریپر فیبر نوری – ابزار دقیق برای جدا کردن روکش کابل بدون آسیب رساندن به هسته شیشه‌ای فیبر.
6. کلیور فیبر نوری – دستگاهی برای برش صاف و دقیق فیبر به منظور کاهش افت سیگنال در اتصال یا اسپلایس.
7. فیوژن اسپلایسر – تجهیز تخصصی برای اتصال دو سر فیبر نوری با کمترین تلفات و دوام بالا.
8. پیچ‌گوشتی – برای نصب پچ پنل روی رک یا دیوار.
9. بست کابل و برچسب‌گذاری – جهت مرتب‌سازی کابل‌ها و تسهیل در مدیریت و عیب‌یابی شبکه.

بیشتر بحوانید:

انواع پچ کورد فیبر نوری

اقدامات لازم پس از نصب پچ پنل فیبر نوری

خلاصه مطلب

اتصال پچ کورد فیبر نوری فرآیندی کلیدی برای ایجاد شبکه‌ای پرسرعت و پایدار است که با آماده‌سازی صحیح ابزارها، نصب استاندارد پچ پنل، رعایت شعاع خمیدگی کابل‌ها، برچسب‌گذاری دقیق برای جلوگیری از اشتباهات TX/RX، و انجام تست‌هایی مانند OTDR یا اندازه‌گیری افت سیگنال، کیفیت و طول عمر شبکه را تضمین می‌کند. استفاده از پچ کورد و پچ پنل استاندارد، علاوه بر مرتب‌سازی و سهولت نگهداری، خطر آسیب و افت سیگنال را به حداقل می‌رساند. برای دستیابی به این مزایا، انتخاب تجهیزات باکیفیت ضروری است و فروشگاه اینترنتی میکروتلکام با ارائه انواع پچ کورد فیبر نوری Single-mode و Multi-mode در متراژ و کانکتورهای متنوع، همراه با ضمانت کیفیت و قیمت رقابتی، یکی از بهترین گزینه‌ها برای خرید مطمئن و حرفه‌ای محسوب می‌شود.
