تست فیبر نوری چیست؟ ابزار و روش های تست فیبرنوری

ارسال توسط

امروزه فیبر نوری ستون فقرات ارتباطات مدرن محسوب می‌شود، اما صرفاً نصب این کابل‌ها برای داشتن شبکه‌ای پایدار کافی نیست. چه در پروژه‌های بزرگ مقیاس مانند FTTH و FTTB و چه در زیرساخت‌های حساس دیتاسنترها، تضمین کیفیت انتقال داده بدون ارزیابی دقیق اتصالات ممکن نیست. در واقع، کوچکترین نقص در مسیر فیبر می‌تواند باعث افت سیگنال و اختلال در کل سیستم شود. برای جلوگیری از این مشکلات و اطمینان از عملکرد صحیح تجهیزات، آشنایی با اصول عیب‌یابی ضروری است. در ادامه، به زبانی ساده و کاربردی بررسی می‌کنیم که تست فیبر نوری چیست؟ ابزار و روش های تست فیبرنوری کدامند و چگونه می‌توان با استفاده از آن‌ها سلامت شبکه را تضمین کرد.

تست فیبر نوری چیست؟

تست فیبر نوری فرآیندی فنی و دقیق برای ارزیابی سلامت و کارایی کابل‌های فیبر نوری است که هدف آن شناسایی میزان افت سیگنال، محل شکستگی یا خمیدگی‌های نامناسب و بررسی کیفیت اتصالات (فیوژن و کانکتورها) می‌باشد. این تست با استفاده از تجهیزات تخصصی، اطلاعاتی دقیق در مورد وضعیت لینک نوری ارائه می‌دهد تا مهندسان و تکنسین‌ها مطمئن شوند که داده‌ها با کمترین اتلاف و بالاترین سرعت ممکن در حال انتقال هستند. در واقع، این فرآیند همانند یک چکاپ کامل برای شبکه است که بدون انجام آن، تشخیص خطا و تضمین پایداری ارتباطات در پروژه‌های مخابراتی غیرممکن خواهد بود.

بیشتر بخوانید:

اسپلیتر فیبر نوری چیست

انواع تست‌های فیبر نوری

در صنعت مخابرات، برای اطمینان از عملکرد صحیح شبکه‌های فیبر نوری، روش‌های متنوعی بر اساس نیاز و نوع پروژه به کار گرفته می‌شود. هر یک از این تست‌ها با ابزار خاصی انجام شده و اطلاعات منحصر‌به‌فردی را در اختیار تکنسین قرار می‌دهند. در ادامه به بررسی کامل انواع این روش‌ها می‌پردازیم:

تست تداوم (Continuity Test)
ساده‌ترین و اولین مرحله از تست فیبر نوری، بررسی تداوم یا پیوستگی سیگنال است. این تست برای اطمینان از اینکه مسیر فیبر قطع نیست و نور می‌تواند از یک سر به سر دیگر برسد، انجام می‌شود.
کاربرد: این روش معمولاً برای شناسایی سریع شکستگی‌های شدید، خمیدگی‌های نامناسب یا بررسی صحت اتصال کابل‌ها به پچ‌پنل‌ها قبل از تست‌های دقیق‌تر استفاده می‌شود.
ابزار: Visual Fault Locator یا VFL که یک نور قرمز قابل مشاهده را داخل فیبر تابانده و محل نشتی یا قطعی را با چشم غیرمسلح آشکار می‌کند.

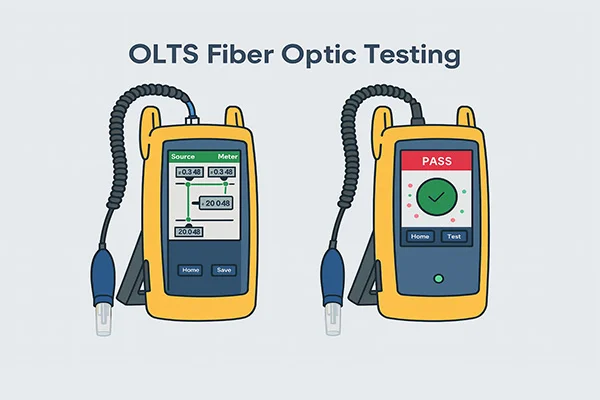

تست افت توان (Optical Power Loss Test)
این تست یکی از مهم‌ترین و پرکاربردترین روش‌ها برای سنجش کیفیت عملکرد یک لینک نوری است. در این روش، توان نوری خروجی از یک سمت (منبع) با توان دریافتی در سمت دیگر (گیرنده) مقایسه می‌شود.
کاربرد: اندازه‌گیری میزان تضعیف یا اتلاف سیگنال در کل مسیر، شامل افت ناشی از کابل، فیوژن‌ها و کانکتورها. این تست استاندارد نهایی برای تحویل پروژه‌های پسیو شبکه محسوب می‌شود.
ابزار: پاورمتر (Power Meter) و لایت سورس (Light Source).
تست بازتاب نوری (OTDR Test)
تست OTDR یا رفلکتومتر نوری حوزه زمانی، روشی پیشرفته برای عیب‌یابی دقیق و تحلیل رویدادها در طول کابل فیبر نوری است. این دستگاه با ارسال پالس‌های نوری و تحلیل نور بازتابشده، گرافیکی از وضعیت کابل ارائه می‌دهد.
کاربرد: شناسایی دقیق محل شکستگی، خمیدگی، اسپلیس‌ها (فیوژن‌ها) و کانکتورها. این ابزار فاصله دقیق تا محل عیب را بر حسب متر محاسبه می‌کند و برای عیب‌یابی در کابل‌های طولانی شهری و بین‌شهری ضروری است.
ابزار: دستگاه OTDR.
تست فیوژن (Splice Loss Test)
در شبکه‌های فیبر نوری، کابل‌ها معمولاً به وسیله دستگاه فیوژن به هم جوش داده می‌شوند. تست فیوژن برای بررسی کیفیت این اتصالات و اندازه‌گیری میزان افت سیگنال در نقطه جوش انجام می‌شود.
کاربرد: اطمینان از اینکه جوش‌های انجام شده استاندارد هستند و باعث اتلاف بیش از حد سیگنال نمی‌شوند. این تست می‌تواند به صورت لحظه‌ای توسط دستگاه فیوژن یا پس از نصب با OTDR و پاورمتر انجام شود.
ابزار: دستگاه OTDR یا پاورمتر (برای اندازه‌گیری افت در نقاط اتصال).
تست نوع کانکتور و پولیش (UPC/APC)
کیفیت سطح انتهایی کانکتورها (پولیش) تأثیر مستقیمی بر میزان بازتاب و افت سیگنال دارد. آلودگی، خراش یا زاویه نامناسب سطح پولیش می‌تواند باعث خرابی پورت‌های تجهیزات فعال شود.
کاربرد: بررسی تمیزی، سلامت فیزیکی سطح و تشخیص نوع زاویه پولیش (UPC یا APC). این تست برای جلوگیری از آسیب به تجهیزات گران‌قیمت و کاهش بازتاب بسیار حیاتی است.
ابزار: میکروسکوپ فیبر نوری (Inspection Microscope).

بیشتر بخوانید:

اشتباهات رایج در کابل‌کشی شبکه که باعث افت سرعت و قطعی می‌شود

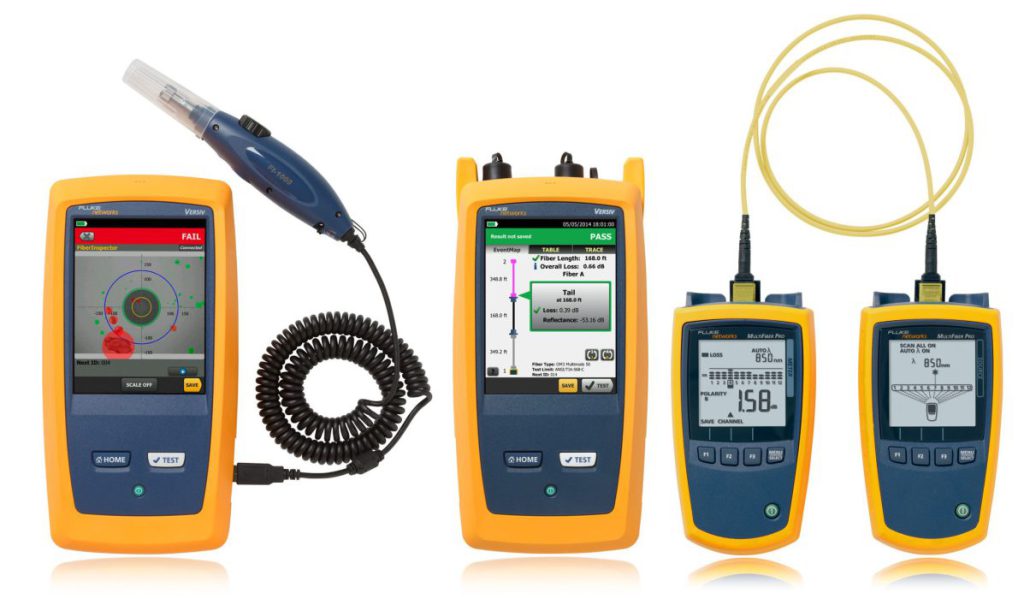

آشنایی با تجهیزات تخصصی تست فیبر نوری

برای اجرای دقیق روش‌هایی که در بخش‌های قبل بررسی کردیم، نیاز به ابزارهای دقیق و تخصصی داریم. هر یک از این تجهیزات نقش ویژه‌ای در تشخیص عیوب و تضمین کیفیت شبکه ایفا می‌کنند. در جدول زیر، مهم‌ترین ابزارهای تست فیبر نوری همراه با توضیحات کامل کاربرد و ویژگی‌های آن‌ها ارائه شده است:

نام تجهیزات	توضیحات کامل و کاربرد
OTDR (رفلکتومتر نوری حوزه زمانی)	این دستگاه به عنوان پیشرفته‌ترین ابزار عیب‌یابی شناخته می‌شود. OTDR با ارسال پالس‌های نوری کوتاه به داخل فیبر و تحلیل نور بازتابشده، یک نمودار گرافیکی از وضعیت کل کابل ارائه می‌دهد. این ابزار قادر است فاصله دقیق تا محل شکستگی، خمیدگی، اسپلیس‌ها و کانکتورها را محاسبه کند و میزان افت (Loss) در هر نقطه را به صورت دقیق نمایش دهد.

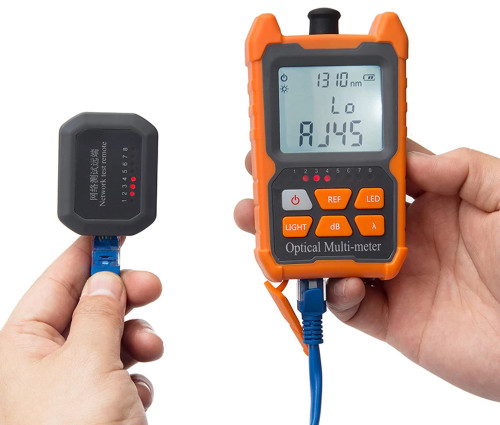

پاورمتر نوری (Optical Power Meter)	وظیفه اصلی این دستگاه اندازه‌گیری توان نوری دریافت شده در انتهای فیبر است. پاورمتر میزان شدت نور را بر حسب واحدهایی مانند دسی‌بل (dBm) نمایش می‌دهد. این ابزار برای تأیید اینکه آیا سیگنال در محدوده مجاز تجهیزات گیرنده قرار دارد یا خیر، ضروری است و در تست‌های افت توان (Loss Test) نقش کلیدی دارد.
منبع نور نوری (Light Source)	منبع نور (لایت سورس) نوری با طول موج‌های استاندارد و مشخص (مانند ۱۳۱۰ نانومتر یا ۱۵۵۰ نانومتر) تولید و به داخل فیبر تزریق می‌کند. این دستگاه معمولاً به صورت جفتی با پاورمتر استفاده می‌شود تا با مقایسه توان ارسالی و دریافتی، میزان اتلاف کل مسیر فیبر محاسبه شود.
لایزر ویژوال (Visual Fault Locator – VFL)	یک ابزار دستی و ساده که نور قرمز قابل مشاهده (معمولاً ۶۳۵ نانومتر) را داخل فیبر منتقل می‌کند. این نور در نقاطی که فیبر پاره شده، دچار خمیدگی شدید است یا در کانکتورها نشتی دارد، از روکش فیبر خارج شده و با چشم غیرمسلح قابل مشاهده است. VFL برای تست‌های سریع در کابل‌های کوتاه یا شناسایی تقریبی محل عیب بسیار کاربردی است.
میکروسکوپ و کلینر فیبر نوری	میکروسکوپ‌های فیبر نوری با بزرگنمایی بالا، امکان بازرسی سطح انتهایی کانکتورها را فراهم می‌کنند تا خراش‌ها، آلودگی‌ها یا ترک‌های ریز دیده شوند. از آنجا که ذرات غبار می‌توانند باعث شکست نور یا آسیب به پورت‌های تجهیزات شوند، استفاده از کلینرهای مخصوص (اسپری الکل، دستمال‌ها یا تمیزکننده‌های فیزیکی) قبل از هر اتصالی، حیاتی‌ترین مرحله پیش‌گیرانه در تست فیبر نوری است.

خطاهای رایج در تست فیبر نوری و راهکار رفع آن‌ها

حتی با داشتن پیشرفته‌ترین تجهیزات، عدم رعایت جزئیات و نادیده گرفتن خطاهای رایج می‌تواند منجر به نتایج غلط و آسیب به زیرساخت شود. در ادامه به بررسی مهم‌ترین چالش‌هایی که تکنسین‌ها هنگام تست با آن مواجه می‌شوند و روش‌های حل آن‌ها می‌پردازیم:

۱. آلودگی کانکتورها

آلودگی یکی از بزرگترین دشمنان شبکه‌های فیبر نوری است. ذرات ریز غبار، چربی انگشت و گرد و خاک روی سطح پولیش کانکتور، باعث بازتاب نور (Return Loss) و افت شدید سیگنال می‌شوند. جالب است بدانید که بیش از ۸۰٪ از خرابی‌های شبکه فیبر نوری به دلیل کانکتورهای کثیف است.

راهکار رفع:

قبل از هر تست، حتماً انتهای کانکتورها را با یک میکروسکوپ فیبر نوری بازرسی کنید.
از تمیزکننده‌های یک‌بار مصرف (کلینرها) یا اسپری الکل مخصوص و دستمال‌های بدون پرز استفاده کنید.
هرگز کانکتور را مستقیماً روی لباس یا دستمال کاغذی معمولی تمیز نکنید، زیرا باعث خراش می‌شود.

۲. تنظیمات اشتباه OTDR (Incorrect OTDR Settings)

دستگاه OTDR ابزاری بسیار قدرتمند است، اما تنظیمات نادرست آن می‌تواند داده‌های گمراه‌کننده‌ای تولید کند. یکی از اشتباهات رایج، تنظیم نادرست «پهنای پالس» است. اگر پالس خیلی کوتاه باشد، نویز زیاد شده و دستگاه نمی‌تواند انتهای کابل را تشخیص دهد؛ و اگر پالس خیلی بلند باشد، دستگاه جزئیات نقاط نزدیک (مانند کانکتورهای ابتدایی) را نمی‌بیند.

راهکار رفع:

قبل از تست، طول تقریبی کابل را در دستگاه وارد کنید تا OTDR بتواند بهترین پارامترها را انتخاب کند.
برای کابل‌های کوتاه از پالس کوتاه و برای کابل‌های طولانی از پالس بلند استفاده کنید.
همیشه از یک کابل رابط (Launch Cable) با طول مناسب در ابتدای مسیر استفاده کنید تا اثر Dead Zone کانکتور دستگاه روی نتایج تأثیر نگذارد.

۳. استفاده از کابل‌های رابط (Jumper) نامناسب

کابل‌های رابط یا پرچ‌کوردها، واسط بین دستگاه تست و فیبر اصلی هستند. استفاده از کابل‌هایی که نوع کانکتور آن‌ها با دستگاه یا فیبر اصلی همخوانی ندارد، باعث خطای اندازه‌گیری و حتی آسیب فیزیکی به پورت‌های دستگاه می‌شود. به عنوان مثال، اتصال کانکتور APC (زاویه‌دار) به پورت UPC (صاف) باعث افت شدید سیگنال و خرابی سطح پولیش می‌شود.

راهکار رفع:

مطمئن شوید که نوع کانکتور کابل رابط (مثلاً LC/PC یا SC/APC) دقیقاً با نوع پورت دستگاه تست و فیبر مورد نظر یکسان است.
طول موج کابل رابط باید با طول موجی که قصد تست آن را دارید (۱۳۱۰nm یا ۱۵۵۰nm) سازگاری داشته باشد.
وضعیت سلامت کابل رابط خود را به طور دوره‌ای تست کنید، زیرا این کابل‌ها نیز ممکن است در طول زمان دچار شکستگی یا افت شوند.

خلاصه و جمع‌بندی مقاله

در این مقاله به بررسی جامع فرآیند عیب‌یابی و تضمین کیفیت در شبکه‌های فیبر نوری پرداختیم. مشخص شد که تست فیبر نوری فرآیندی ضروری برای شناسایی افت سیگنال، شکستگی‌ها و نقاط ضعف در لینک‌های ارتباطی است. ما با انواع روش‌های تست از جمله بررسی تداوم، اندازه‌گیری افت توان و تحلیل بازتاب با OTDR آشنا شدیم و نقش حیاتی ابزارهایی مانند پاورمتر، لایت سورس، میکروسکوپ و VFL را در تشخیص دقیق مشکلات بررسی کردیم. همچنین رعایت نکات ایمنی، پرهیز از خطاهای رایج مانند آلودگی کانکتورها و تنظیمات صحیح دستگاه‌ها، کلید دستیابی به یک شبکه پایدار و بدون اختلال است.
