نحوه اتصال فیبر نوری به تلفن، مودم و سوئیچ

فناوری فیبر نوری امروزه به‌عنوان یکی از پیشرفته‌ترین، سریع‌ترین و پایدارترین روش‌های انتقال داده در شبکه‌های ارتباطی شناخته می‌شود. این فناوری بر پایه انتقال نور درون رشته‌های بسیار نازک و شفاف ساخته شده است که از دو بخش اصلی تشکیل می‌گردند: هسته مرکزی (Core) برای عبور پرتوهای نوری و روکش یا غلاف بازتابنده که وظیفه هدایت و نگهداری نور در مسیر خود را بر عهده دارد. برخلاف کابل‌های مسی سنتی که داده‌ها را از طریق سیگنال‌های الکتریکی منتقل می‌کنند، فیبر نوری با استفاده از نور، اطلاعات را با سرعتی چندین برابر بیشتر، بدون تداخل الکترومغناطیسی، افت کیفیت یا قطع سیگنال ارسال می‌کند. این ویژگی‌ها باعث شده‌اند که فیبر نوری ستون فقرات شبکه‌های مدرن و زیرساخت ارتباطات نسل آینده به شمار آید؛ به‌ویژه در کاربری‌های حیاتی همچون مراکز داده، سازمان‌های بزرگ و حتی منازل هوشمند. برای بهره‌مندی از این فناوری در شبکه‌های کامپیوتری، اتصال صحیح فیبر نوری به تجهیزات مختلف مانند تلفن، مودم نوری (ONT/ONU) و سوئیچ شبکه اهمیت حیاتی دارد. این اتصالات نه‌تنها مسیر انتقال داده را تعیین می‌کنند بلکه نقش مستقیم در کیفیت، پایداری و امنیت ارتباط دارند. برای آشنایی با نحوه اتصال فیبر نوری به تلفن، مودم و سوئیچ در ادامه مقاله با ما همراه باشید.

برای آشنایی بیشتر با انواع مودم فیبر نوری می توانید از مقاله راهنمای کامل مودم فیبر نوری دیدن کنید.

نحوه اتصال فیبر نوری به تلفن، مودم و سوئیچ

فناوری فیبر نوری به‌عنوان اصلی‌ترین بستر ارتباطی نسل جدید، سرعت و پایداری بی‌نظیری را در انتقال داده‌ها فراهم می‌کند. برای استفاده از این فناوری در محیط‌های خانگی، سازمانی یا صنعتی، لازم است فیبر نوری به تجهیزات مختلفی مانند تلفن، مودم (ONT/ONU)، سوئیچ شبکه و پچ‌پنل متصل شود. در ادامه، مراحل اتصال فیبر نوری به این تجهیزات را به‌صورت علمی، فنی و گام‌به‌گام بررسی می‌کنیم.

1. نحوه اتصال فیبر نوری به تلفن

اتصال فیبر نوری به تلفن مستقیماً قابل انجام نیست؛ چراکه سیگنال نوری باید ابتدا به سیگنال الکتریکی تبدیل شود. این فرآیند توسط تبدیل‌کننده فیبر نوری به تلفن (Fiber to Phone Converter) یا همان پورت FXS موجود در دستگاه ONT انجام می‌شود. مراحل اتصال فیبر نوری به تلفن

1. اتصال پچ‌کورد به کابل فیبر نوری

   • نوع کانکتور را بررسی کنید (معمولاً SC/APC با رنگ سبز برای ارتباطات FTTH).
   • پس از اطمینان از تمیزی کانکتورها، پچ‌کورد فیبر را به کابل اصلی ورودی متصل و قفل کنید تا اتصال محکم شود.

2. اتصال پچ‌کورد به مبدل یا ONT

   • پچ‌کورد را به پورت Optical یا PON دستگاه ONT وارد کنید. این دستگاه سیگنال نوری را به داده دیجیتال و سیگنال صوتی تبدیل می‌کند.
   • از روشن شدن چراغ PON (Passive Optical Network) برای اطمینان از برقراری ارتباط مطمئن شوید.

3. اتصال خروجی صوتی به تلفن

   • اگر ONT دارای پورت Phone/FXS است، تلفن آنالوگ را با کابل RJ11 به این پورت وصل کنید.
   • در صورت نبود پورت FXS، لازم است از تبدیل‌کننده ATA (Analog Telephone Adapter) استفاده شود که به پورت LAN ONT متصل شده و تماس را از طریق پروتکل SIP برقرار می‌کند.

4. تست عملکرد

   • پس از اتصال، با شماره‌گیری هر تماس تأیید کنید که ارتباط صوتی بدون نویز برقرار شده است.

💡 نکته فنی: سیگنال نوری بسیار حساس است. از خم شدن فیبر زیر شعاع ۳۰ میلی‌متر و از اتصال نامناسب APC/UPC پرهیز کنید، زیرا سبب افت سیگنال یا شکست نور می‌شود.

2. نحوه اتصال فیبر نوری به مودم (ONT/ONU)

در شبکه‌های مبتنی بر فیبر نوری، مودم معمولی ADSL یا VDSL دیگر کاربردی ندارد. به‌جای آن از مودم نوری یا ONT (Optical Network Terminal) استفاده می‌شود. این دستگاه ورودی فیبر نوری را به پورت‌های LAN، Wi-Fi و حتی پورت تلفن تبدیل می‌کند. مراحل اتصال فیبر نوری به مودم نوری

1. اتصال کابل فیبر به ONT

   • کابل فیبر ورودی از خیابان یا جعبه انشعاب (Drop Cable) را به پورت PON/OPTICAL دستگاه ONT متصل کنید.
   • از تمیز بودن کانکتور فیبر با ابزار مخصوص تمیزکننده (Fiber Pen Cleaner) اطمینان حاصل کنید.

2. فعال‌سازی ارتباط نوری

   • زمانی که دستگاه روشن است، چراغ PON باید روشن باشد (ثابت یا چشمک آهسته) و چراغ LOS خاموش بماند.
   • در صورت روشن شدن چراغ LOS، ارتباط نوری برقرار نشده یا فیبر آسیب دیده است.

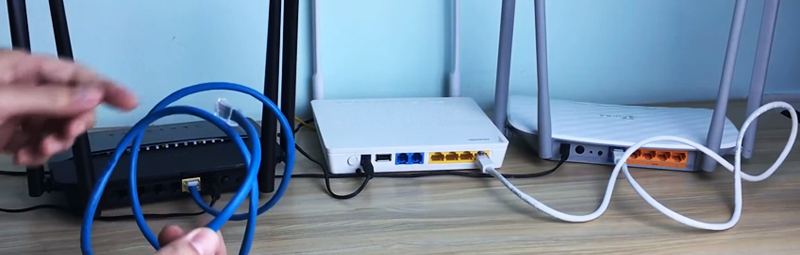

3. اتصال ONT به روتر یا کامپیوتر

   • با استفاده از کابل شبکه Cat6، پورت LAN1 روی ONT را به پورت WAN روتر یا پورت شبکه کامپیوتر متصل کنید.
   • در تنظیمات روتر، نوع ارتباط را روی PPPoE یا DHCP قرار دهید و نام کاربری و رمز عبور اینترنتی خود را وارد کنید.

4. بررسی اتصال اینترنت

   • مرورگر را باز کرده و اتصال اینترنت را تست کنید.
   • در صورت نیاز، VLAN مخصوص سرویس‌دهنده (مثلاً VLAN 35) را روی مودم تنظیم کنید.

💡 نکته: اگر سرویس تلفن شما نیز فعال است، نباید برق ONT در زمان قطع برق از بین برود؛ استفاده از UPS کوچک 12V برای پایداری سرویس پیشنهاد می‌شود.

3. نحوه اتصال فیبر نوری به سوئیچ شبکه

برای اتصال فیبر نوری به سوئیچ، دو روش اصلی وجود دارد:

الف) از طریق ماژول SFP یا SFP+،

ب) از طریق پورت‌های RJ45 و خروجی اترنت ONT.

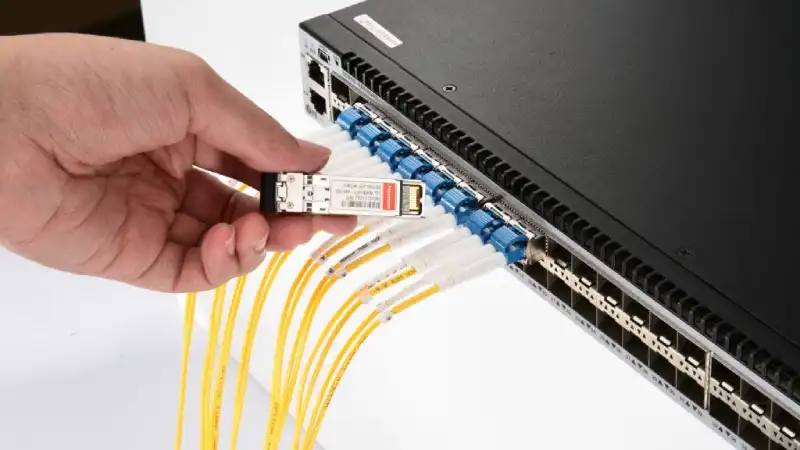

روش اول: اتصال مستقیم فیبر به سوئیچ با ماژول SFP

1. ماژول SFP (مثلاً نوع 1G LX یا 10G LR) را در اسلات مخصوص سوئیچ قرار دهید.
2. پچ‌کورد فیبری (معمولاً LC/UPC) را به ماژول متصل کنید.
3. فیبر طرف مقابل را نیز به دستگاه انتقال‌دهنده یا پچ‌پنل متصل کرده و لینک را تست کنید.
4. روی سوئیچ، پورت SFP را در حالت Enabled قرار دهید و در صورت نیاز VLAN را تنظیم کنید.

روش دوم: اتصال اترنت فیبر از طریق ONT

1. پورت LAN ONT را با کابل Cat6 به پورت Uplink سوئیچ متصل کنید.
2. با تنظیم VLAN و QoS در سوئیچ‌های مدیریتی، انواع ترافیک (Voice، IPTV، Data) را جدا کنید.

💡 نکته فنی: از ماژول‌های سازگار با برند سوئیچ (Cisco، TP-Link، Mikrotik) و نوع فیبر (Single-mode یا Multi-mode) اطمینان حاصل کنید. در فیبرهای SM طول موج معمولاً 1310 یا 1550 نانومتر است.

4. نحوه اتصال فیبر نوری به پچ‌پنل

پچ‌پنل فیبر نوری نقطه‌ای مرکزی برای مدیریت و توزیع کابل‌های فیبری در شبکه است. مراحل اتصال فیبر نوری به پچ‌پنل

1. ورود کابل اصلی به پچ‌پنل:

   • کابل ورودی را به ورودی مناسب در پچ‌پنل وارد کرده و آن را با اسپلایس مکانیکی یا حرارتی (Fusion Splice) به پیگتیل‌های آماده وصل کنید.

2. اتصال پیگتیل‌ها به کانکتورهای پچ‌پنل:

   • هر پیگتیل معمولاً با کانکتور SC یا LC به پورت مخصوص خود متصل می‌شود.
   • پس از اتصال، درپوش محافظ را برای جلوگیری از گردوغبار ببندید.

3. اتصال خروجی‌ها به تجهیزات:

   • از خروجی‌های پچ‌پنل به مبدل‌ها، سوئیچ‌ها یا ONT، فیبر با پچ‌کورد مخصوص وصل کنید.

4. نام‌گذاری و مدیریت:

   • هر پورت پچ‌پنل باید Label (برچسب) داشته باشد تا در نگهداری و عیب‌یابی بعدی، مسیر فیبرها به‌راحتی قابل پیگیری باشد.

اتصال تلفن در اینترنت فیبر نوری معمولاً از طریق پورت TEL یا Phone روی مودم یا دستگاه ONT انجام می‌شود. اگر سرویس تلفن شما فعال باشد، با وصل کردن تلفن به این پورت می‌توانید از خط استفاده کنید. برای جزئیات بیشتر، می‌توانید آموزش کامل تنظیم مودم فیبر نوری هواوی را ببینید.

برای اتصال مودم یا راه‌اندازی اینترنت، معمولاً کابل شبکه از پورت LAN دستگاه فیبر نوری به مودم، روتر یا کامپیوتر وصل می‌شود. در این مرحله، بررسی وضعیت اتصال اهمیت زیادی دارد. اگر معنی چراغ‌ها را نمی‌دانید، مطلب آشنایی با چراغ های مودم فیبر نوری کمک‌کننده است.

آموزش کامل اتصال و ترمیم فیبر نوری قطع‌شده

کلام آخر

در دنیای امروز که سرعت و پایداری ارتباط اینترنتی نقش حیاتی در زندگی و کسب‌وکار دارد، فیبر نوری به‌عنوان پیشرفته‌ترین بستر انتقال داده، جایگزین مطمئن و سریع کابل‌های مسی شده است. این فناوری با استفاده از سیگنال‌های نوری، توانایی انتقال حجم عظیمی از اطلاعات را با سرعت تا چند گیگابیت بر ثانیه و بدون افت کیفیت در مسافت‌های طولانی فراهم می‌کند. در مقاله بررسی شد که اتصال فیبر نوری به تجهیزات مختلفاز تلفن و سوئیچ گرفته تا روتر و پچ‌پنلنیازمند دقت بالا، تمیزی کانکتورها و استفاده از تجهیزات تخصصی مانند ماژول‌های SFP و مودم‌های نوری ONT است.
