آموزش آرایش رک شبکه به‌صورت اصولی | افزایش نظم، امنیت و کارایی تجهیزات

آرایش اصولی رک شبکه یکی از مهم‌ترین مراحل در راه‌اندازی و نگهداری زیرساخت‌های شبکه است که تأثیر مستقیمی بر پایداری شبکه، امنیت تجهیزات، عیب‌یابی سریع و افزایش طول عمر سخت‌افزارها دارد. برخلاف تصور بسیاری، مرتب‌سازی رک تنها به زیبایی ظاهری محدود نمی‌شود، بلکه رعایت استانداردهای حرفه‌ای در چیدمان تجهیزات و تهویه صحیح، نقش کلیدی در عملکرد صحیح شبکه‌های اداری و دیتاسنتری ایفا می‌کند. بر اساس تجربه عملی کارشناسان پسیو شبکه، بسیاری از قطعی‌ها، نویزها و مشکلاتی که در شبکه‌های سازمانی مشاهده می‌شود، ناشی از آرایش نادرست رک شبکه و کابل‌کشی غیراستاندارد است. در این آموزش سعی کرده‌ایم با تکیه بر دانش فنی، استانداردهای بین‌المللی و تجربه اجرایی در پروژه‌های واقعی، اصول آرایش رک شبکه را به‌صورت گام‌به‌گام و کاربردی آموزش دهیم. در این مطلب با مفاهیمی مانند نحوه صحیح نصب تجهیزات در رک، مدیریت کابل‌ها ، جانمایی سوئیچ و پچ پنل، تهویه مناسب، برچسب‌گذاری استاندارد و افزایش امنیت رک شبکه آشنا خواهید شد؛ به گونه‌ای که حتی کاربران مبتدی نیز بتوانند یک رک شبکه منظم، حرفه‌ای و قابل توسعه طراحی و اجرا کنند. برای آموزش آرایش رک شبکه  در ادامه مقاله با ما همراه باشید.

آرایش رک شبکه چیست و چرا اهمیت دارد؟

رک شبکه یکی از اجزای حیاتی هر زیرساخت شبکه محسوب می‌شود که وظیفه اصلی آن محافظت، سازمان‌دهی و مدیریت تجهیزات شبکه مانند روتر، سوئیچ، سرور، فایروال و تجهیزات پسیو است. اما صرف نصب تجهیزات داخل رک به‌تنهایی تضمین‌کننده عملکرد صحیح شبکه نیست؛ آنچه اهمیت واقعی دارد، آرایش اصولی و استاندارد رک شبکه است. آرایش رک شبکه به مجموعه‌ای از قواعد و استانداردها برای چیدمان صحیح تجهیزات، مدیریت کابل‌ها، گردش هوای مناسب و افزایش ایمنی رک در انواع رک‌های ایستاده و دیواری گفته می‌شود. اگر این اصول به‌درستی رعایت نشوند، نه‌تنها تجهیزات به‌خوبی محافظت نخواهند شد، بلکه در بلندمدت می‌توانند باعث بروز مشکلاتی مانند ناپایداری شبکه، افزایش دمای تجهیزات، قطعی‌های مکرر، آسیب به کابل‌ها، افزایش احتمال آتش‌سوزی و تحمیل هزینه‌های اضافی تعمیر و نگهداری شوند.

تجربه متخصصان پسیو شبکه نشان می‌دهد بسیاری از اختلالات شبکه، مستقیماً به چیدمان نادرست رک سرور و کابل‌کشی غیراستاندارد مرتبط است. به همین دلیل، انتخاب رک باکیفیت (اعم از رک دیواری یا رک ایستاده) تنها نیمی از مسیر موفقیت است و نحوه آرایش رک شبکه نقشی تعیین‌کننده در افزایش راندمان، امنیت و مقیاس‌پذیری شبکه دارد.

بیشتر بخوانید:

رک شبکه چیست

آموزش آرایش رک شبکه به‌صورت اصولی

آرایش رک شبکه یکی از مهم‌ترین مراحل در راه‌اندازی، توسعه و نگهداری شبکه‌های کامپیوتری محسوب می‌شود. رک شبکه به‌عنوان فضای نگهداری تجهیزات اکتیو و پسیو مانند سوئیچ، روتر، سرور و پچ پنل نقش محافظتی و مدیریتی دارد؛ اما بدون چیدمان صحیح تجهیزات داخل آن، نه‌تنها کارایی شبکه کاهش پیدا می‌کند، بلکه احتمال بروز مشکلاتی مانند افزایش دما، اختلال در عملکرد تجهیزات، آسیب به کابل‌ها و حتی آتش‌سوزی نیز افزایش می‌یابد. به همین دلیل، رعایت اصول و استانداردهای آرایش رک شبکه، به‌اندازه انتخاب رک مناسب اهمیت دارد. چیدمان تجهیزات داخل رک شبکه به چه لوازمی نیاز دارد؟

برای آرایش اصولی رک شبکه، علاوه بر رک ایستاده یا دیواری و کابل‌های شبکه، استفاده از تجهیزات جانبی استاندارد ضروری است. این تجهیزات به نظم‌دهی، ایمنی و دسترسی بهتر به اجزای شبکه کمک می‌کنند و نقش مهمی در افزایش راندمان و طول عمر تجهیزات دارند.

1. پچ پنل در آرایش رک شبکه

   پچ پنل شبکه یکی از کلیدی‌ترین تجهیزات در چیدمان رک شبکه است. این قطعه با فراهم‌کردن امکان اتصال هم‌زمان تعداد زیادی کابل شبکه، نظم و ساختار مشخصی به کابل‌کشی می‌دهد. پچ پنل‌ها دارای پورت‌های متنوعی هستند که بسته به نیاز شبکه انتخاب می‌شوند. استفاده از پچ پنل باعث کاهش خطاهای اتصال، سهولت در عیب‌یابی و دسترسی سریع‌تر به کابل‌ها در زمان تعمیر یا توسعه شبکه می‌شود.

2. مدیریت‌کننده کابل

   در آرایش رک ایستاده و رک دیواری، کنترل و سامان‌دهی کابل‌ها اهمیت بسیار بالایی دارد. مدیریت‌کننده کابل، ابزاری تخصصی برای مرتب‌سازی کابل‌ها مطابق با استاندارد آرایش رک شبکه است.

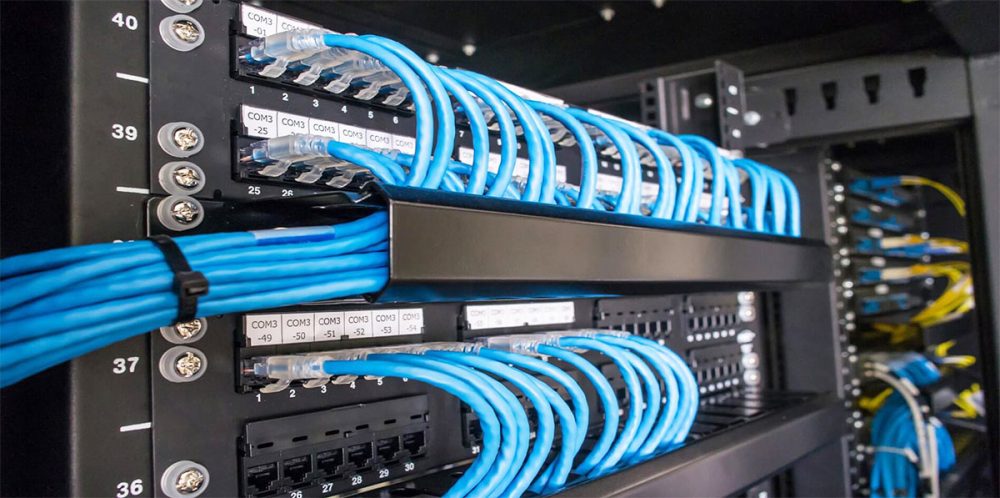

3. کابل منیجر افقی

   این نوع مدیریت‌کننده معمولاً بین پچ پنل و سوئیچ نصب می‌شود و وظیفه نظم‌دهی پچ کوردها را بر عهده دارد. استفاده از کابل منیجر افقی از فشار آمدن به پورت‌ها جلوگیری کرده و مسیر‌دهی کابل‌ها را ساده‌تر می‌کند.

4. کابل منیجر عمودی

   مدیریت‌کننده کابل عمودی برای کابل‌های قطور یا مسیرهای اصلی کابل‌کشی استفاده می‌شود و معمولاً در کناره‌های رک قرار می‌گیرد. این مدل استحکام کابل‌ها را افزایش داده و امکان دسترسی آسان‌تر به تجهیزات داخل رک را فراهم می‌کند.

5. کمربند کابل و نشانه‌گذاری

   یکی از مهم‌ترین اما کم‌توجه‌شده‌ترین مراحل در آموزش آرایش رک شبکه، استفاده از کمربند کابل و نشانه‌گذاری استاندارد است. دسته‌بندی و لیبل‌گذاری کابل‌ها نه‌تنها به نظم رک کمک می‌کند، بلکه فرآیند عیب‌یابی و مدیریت شبکه را بسیار ساده‌تر می‌سازد. کمربندهای کابل در رنگ‌های مختلف و در دو مدل پلاستیکی و فلزی مورد استفاده قرار می‌گیرند.

6. تجهیزات جانبی تکمیلی برای آرایش رک

   برخی تجهیزات جانبی نقش مؤثری در بهبود کارایی و استفاده بهتر از فضای داخلی رک دارند، از جمله:

   • پاور ماژول (PDU) برای توزیع ایمن برق
   • سینی رک برای نصب تجهیزات غیررکی
   • لایت پنل جهت افزایش دید داخل رک، به‌خصوص در محیط‌های کم‌نور

7. طراحی و نحوه آرایش رک شبکه

   آرایش رک شبکه یک فرایند ساده و سریع نیست، بلکه نیازمند طراحی دقیق و برنامه‌ریزی‌شده است. متخصصان شبکه معمولاً پیش از اجرای فیزیکی، دیاگرام رک شبکه را طراحی می‌کنند تا محل دقیق نصب هر تجهیز مشخص شود. انجام این کار از بروز اشتباه، دوباره‌کاری و خسارات احتمالی جلوگیری می‌کند.

8. استانداردهای چیدمان رک شبکه

   در آرایش رک شبکه رعایت استانداردهای مشخصی الزامی است. این استانداردها شامل رعایت فاصله مناسب بین تجهیزات، انتخاب ابعاد استاندارد رک و استفاده از متریال مقاوم می‌شود. رک باید از جنس مستحکم مانند فولاد ساخته شده و به دیوار یا سازه‌های ثابت متصل شود تا از لرزش یا سقوط جلوگیری شود. رعایت این اصول باعث افزایش ایمنی و پایداری تجهیزات شبکه خواهد شد.

9. انتخاب محل مناسب برای نصب رک شبکه

   مکان نصب رک شبکه تأثیر مستقیمی بر عملکرد تجهیزات دارد. رک باید در محیطی امن، کم‌رفت‌وآمد و دارای تهویه مناسب نصب شود. از آنجا که رک‌ها گرما و صدا تولید می‌کنند، در صورت امکان بهتر است در اتاقی مجزا قرار گیرند تا از بروز مشکلات محیطی جلوگیری شود.

10. سیستم تهویه و خنک‌سازی رک شبکه

    کنترل دما یکی از مهم‌ترین بخش‌های آرایش رک شبکه است. استفاده از فن‌های رک، تفکیک مسیر هوای گرم و سرد و بهره‌گیری از سیستم‌های تهویه مناسب، از افزایش بیش‌ازحد دمای تجهیزات جلوگیری می‌کند. وجود حسگرهای دما نیز به پایش مداوم شرایط محیطی رک کمک می‌کند.

11. مدیریت کابل؛ قلب آرایش اصولی رک شبکه

    مدیریت کابل‌ها مهم‌ترین بخش آموزش آرایش رک شبکه محسوب می‌شود. استفاده از پچ پنل، کابل منیجر، نردبان کابل و نشانه‌گذاری استاندارد باعث کاهش خرابی، افزایش سرعت عیب‌یابی و ایجاد یک شبکه منظم، ایمن و قابل توسعه می‌شود.

اشتباهات رایج در آرایش رک شبکه

با وجود اهمیت بالای آرایش رک شبکه، در بسیاری از پروژه‌های شبکه‌های کوچک و حتی سازمانی، اشتباهات رایجی دیده می‌شود که باعث کاهش کارایی شبکه، افزایش خرابی تجهیزات و سخت‌شدن عیب‌یابی می‌شود. آشنایی با این خطاها و جلوگیری از آن‌ها، نقش مهمی در حفظ پایداری و امنیت شبکه دارد.

1. نصب سوئیچ و پچ پنل بدون رعایت ترتیب استاندارد

   یکی از رایج‌ترین اشتباهات در آرایش رک شبکه، نصب نامنظم پچ پنل و سوئیچ است. در چیدمان اصولی، پچ پنل باید در نزدیکی سوئیچ و همراه با کابل منیجر افقی نصب شود. عدم رعایت این ترتیب باعث کشیدگی کابل‌ها، فشار به پورت‌ها و به‌هم‌ریختگی داخل رک می‌شود که در بلندمدت کیفیت ارتباط شبکه را کاهش می‌دهد.

2. خم شدن بیش از حد کابل‌های شبکه

   خم کردن بیش از اندازه کابل‌های شبکه، به‌خصوص کابل‌های CAT6 و بالاتر، یکی از خطاهای خطرناک در آرایش رک است. این کار می‌تواند باعث افت سیگنال، افزایش نویز و کاهش سرعت انتقال داده شود. رعایت شعاع خم استاندارد کابل‌ها یکی از اصول حیاتی در کابل‌کشی و آرایش رک شبکه است.

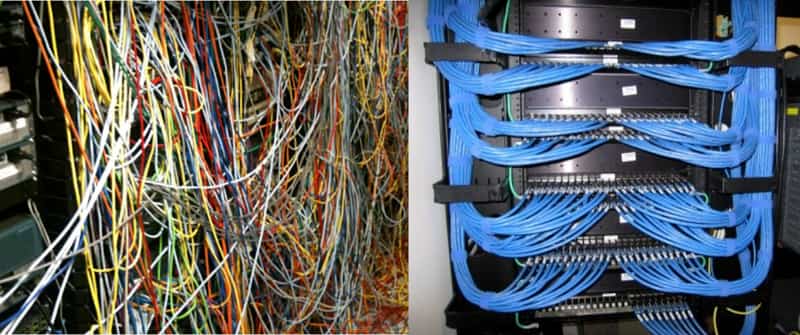

3. شلوغ کردن رک بدون استفاده از کابل منیجر

   قرار دادن کابل‌ها به‌صورت رها و بدون استفاده از کابل منیجر، رک را به فضایی شلوغ و غیرقابل مدیریت تبدیل می‌کند. نبود مدیریت کابل باعث دشواری در عیب‌یابی، افزایش احتمال قطع ناگهانی ارتباط و حتی آسیب دیدن تجهیزات هنگام جابه‌جایی یا تعمیر می‌شود. استفاده از کابل منیجر افقی و عمودی، پایه اصلی یک آرایش رک استاندارد است.

4. عدم برچسب‌گذاری و لیبل‌گذاری کابل‌ها

   یکی دیگر از اشتباهات رایج در آرایش رک شبکه، عدم لیبل‌گذاری کابل‌ها و پورت‌ها است. در چنین شرایطی، یافتن مسیر هر کابل زمان‌بر و پرخطا می‌شود. برچسب‌گذاری استاندارد باعث می‌شود مدیر شبکه در کمترین زمان ممکن بتواند کابل‌ها را شناسایی، جابه‌جا یا عیب‌یابی کند و از قطع اشتباه لینک‌ها جلوگیری شود.

5. استفاده نکردن از سیستم تهویه مناسب داخل رک

   افزایش دما یکی از عوامل اصلی خرابی تجهیزات شبکه است. عدم استفاده از فن رک، مسیر نادرست گردش هوا یا پر کردن بیش‌ازحد رک، باعث جمع‌شدن حرارت و کاهش عمر مفید تجهیزات می‌شود. تهویه مناسب، تفکیک هوای ورودی و خروجی و استفاده از فن‌های استاندارد، جزء ملزومات آرایش اصولی رک شبکه هستند.

6. عبور کابل برق و کابل شبکه در کنار یکدیگر

   عبور کابل‌های برق و دیتا در کنار هم، بدون رعایت فاصله استاندارد، باعث ایجاد نویز الکترومغناطیسی و کاهش کیفیت سیگنال شبکه می‌شود. این اشتباه به‌خصوص در رک‌هایی که فاقد طراحی مناسب هستند بسیار دیده می‌شود. تفکیک مسیر کابل برق و شبکه یکی از مهم‌ترین اصول ایمنی و فنی در آرایش رک شبکه است.

بیشتر بخوانید:

انواع رک دیواری شبکه

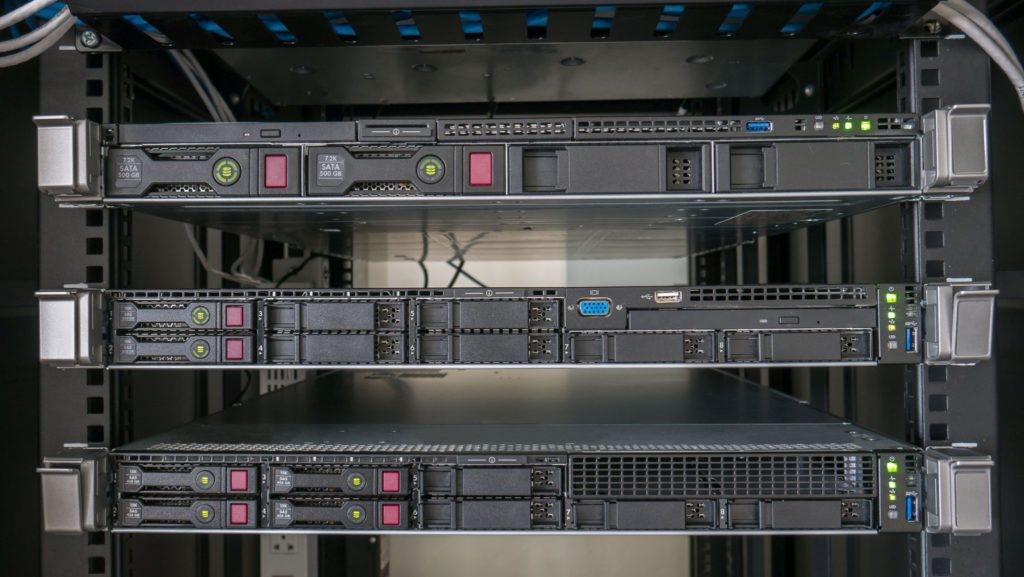

نکات مهم در آرایش رک سرور

در آرایش اصولی رک سرور، توجه به جزئیات نقش مهمی در افزایش ایمنی، سهولت دسترسی و پایداری تجهیزات دارد. اگرچه بخش قابل‌توجهی از نکات فنی در مباحث قبلی توضیح داده شده‌اند، اما برخی اصول کلی و کاربردی وجود دارد که رعایت آن‌ها تأثیر مستقیمی بر عملکرد و عمر مفید رک خواهد داشت. یکی از مهم‌ترین اصول در آرایش رک سرور، قرار دادن تجهیزات سنگین در طبقات پایینی رک است. تجهیزاتی مانند UPS، باتری‌ها و سرورهای حجیم در صورت نصب در طبقات بالا، می‌توانند تعادل رک را به‌هم بزنند و خطر واژگونی یا وارد شدن فشار اضافی به سازه رک را افزایش دهند. نصب این تجهیزات در بخش‌های پایینی رک، باعث حفظ ثبات، کاهش لرزش و افزایش ایمنی کلی مجموعه می‌شود.

در مقابل، تجهیزاتی که نیاز به استفاده روزمره و دسترسی مکرر دارند، باید در طبقات میانی رک نصب شوند. ابزارهایی مانند کیبورد، مانیتور رک‌مونت (KVM) و پنل‌های کنترلی، به دلیل استفاده مداوم توسط کارشناسان شبکه، باید در موقعیتی قرار گیرند که دسترسی به آن‌ها سریع، راحت و بدون نیاز به جابه‌جایی سایر تجهیزات باشد. رعایت این اصول ساده اما مهم، علاوه بر افزایش کارایی در مدیریت رک سرور، باعث کاهش خطاهای انسانی، تسریع در عملیات نگهداری و ایجاد یک آرایش استاندارد و حرفه‌ای در رک شبکه می‌شود.

کلام آخر

آرایش اصولی رک شبکه یکی از مهم‌ترین عوامل در افزایش پایداری، امنیت و کارایی تجهیزات شبکه است. چیدمان استاندارد تجهیزات داخل رک، استفاده صحیح از پچ پنل و کابل منیجر، مدیریت اصولی کابل‌ها، رعایت استانداردهای کابل‌کشی و توجه به تهویه مناسب، همگی نقش مستقیم در کاهش خرابی تجهیزات و سهولت نگهداری شبکه دارند. در این مقاله به بررسی کامل تجهیزات موردنیاز برای آرایش رک شبکه، استانداردهای چیدمان، نحوه طراحی و نصب رک، اشتباهات رایج در آرایش رک سرور و نکات مهم برای دسترسی بهتر و توسعه آینده شبکه پرداخته شد. همچنین تأکید شد که تفکیک کابل برق و دیتا، لیبل‌گذاری دقیق کابل‌ها و انتخاب محل مناسب نصب رک، از الزامات یک زیرساخت شبکه حرفه‌ای و قابل اعتماد هستند. در نهایت، رعایت این اصول نه‌تنها باعث افزایش عمر مفید تجهیزات می‌شود، بلکه فرآیند عیب‌یابی، ارتقا و مدیریت شبکه را نیز ساده‌تر و سریع‌تر می‌کند. آرایش صحیح رک شبکه یک سرمایه‌گذاری بلندمدت برای هر مجموعه کوچک یا سازمانی محسوب می‌شود.
